Giới thiệu về máy điện cơ 4 kênh Neuro-Mep

Máy điện cơ 4 kênh NEURO-MEP đầy đủ tính năng, thân thiện với người dùng, đáng tin cậy.

Máy điện cơ 4 kênh Neuro-MEP là một thiết bị đa năng ứng dụng kinh nghiệm 20 năm thực hành trong lĩnh vực lâm sàng với các giải pháp sáng  tạo và công nghệ tập trung vào khách hàng. Máy điện cơ 4 kênh được thiết kế để tích hợp liền mạch vào quy trình làm việc thường ngày của bạn và đảm bảo kết quả chính xác, đáng tin cậy.

Nhờ cấu hình linh hoạt, máy điện cơ 4 kênh đáp ứng nhu cầu của bất kỳ chuyên gia nào. Phản hồi từ khách hàng và các chuyên gia đo điện cơ cho phép chúng tôi vươn lên dẫn đầu thị trường quốc tế.

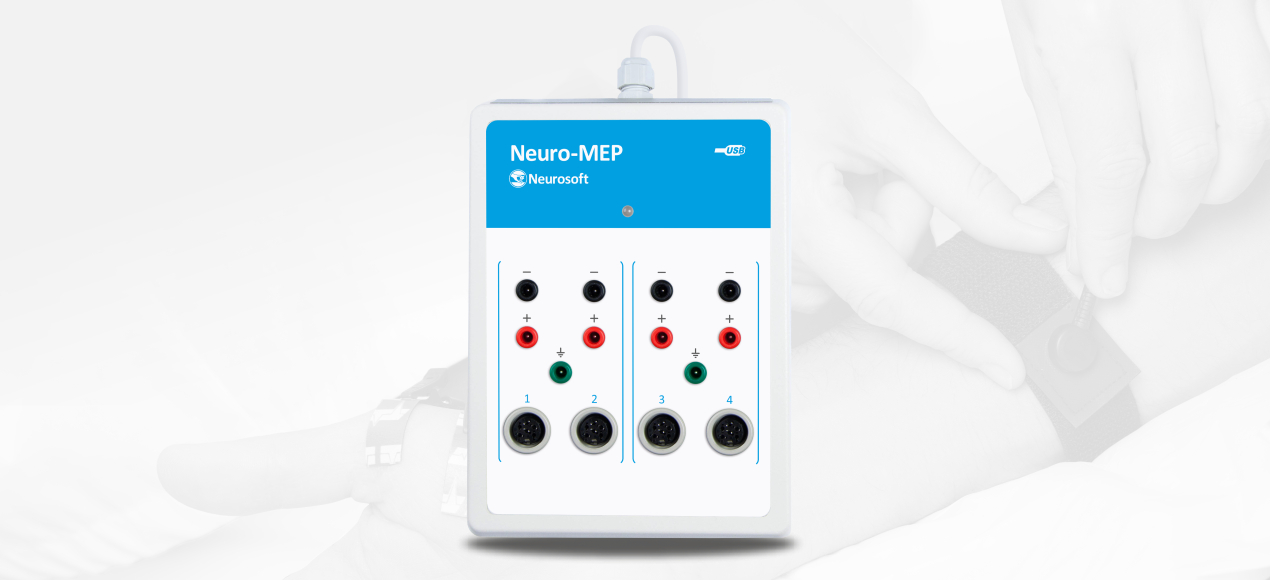

Hình ảnh máy điện cơ 4 kênh



Máy điện cơ 4 kênh EMG theo tiêu chuẩn quốc tế. Sử dụng Máy điện cơ 4 kênh Neuro-MEP, bạn có thể thực hiện hầu hết các kiểm tra NCS, EMG và EP. Trong  những thập kỷ gần đây, các tiêu chuẩn kiểm tra đã được chấp nhận và thiết lập.

Đây là những thuật toán đặc biệt để nghiên cứu các bệnh lý khác nhau, các phép tính dành cho từng bài kiểm tra, các giá trị tham chiếu, v.v. Điều rất quan trọng đối với một chuyên gia là phải được trang bị tất cả các bài kiểm tra ngay cả khi một số trong đó không được sử dụng thường xuyên.



Các ứng dụng của máy điện cơ 4 Kênh Neurosoft

NCS

Vận tốc dẫn truyền vận động và cảm giác, F-wave,

H-reflex, kích thích phân đoạn ngắn vận động và cảm giác, va chạm dẫn truyền vận động và cảm giác



EMG

Hoạt động tự phát, đường cong giao thoa, điện thế đơn vị vận động (MUP), macro EMG



Mối nối thần kinh cơ

Ước tính số đơn vị vận động (MUNE)

Thử nghiệm EMG bổ sung

Phản xạ chớp mắt, phản xạ xương cùng, phản xạ hành-hang, phản xạ T*, phản ứng da điện một chiều, phản xạ vòng dài (xuyên vỏ)



Điện thế gợi cảm giác xúc giác (SEP)

Điện thế gợi thị giác (VEP)

Điện thế gợi thính giác (AEP)

Điện thế gợi tiền đình (VEMP)

Điện thế gợi trí tuệ (P300,  MMN, CNV, MRCP, P50)

Kích thích từ trường xuyên sọ (TMS)**

Theo dõi thần kinh trong mổ (IONM)

Biến thiên nhịp tim (HRV)***

Điện võng mạc ký (ERG)***

* nếu có búa thử phản xạ

** nếu có máy kích thích từ

*** nếu có thiết bị tương ứng



Máy điện cơ 4 kênh được thiết kế theo dạng từng ứng dụng

Neuro-MEP có thiết kế theo kiểu từng ứng dụng. Bạn có thể chọn cấu hình bộ khuếch đại và bộ kích thích sẵn có, đủ linh hoạt để đáp ứng mọi nhu cầu lâm sàng. Tất cả các bộ phận điện tử có trong cấu hình được kết nối với máy tính bằng giao diện USB. Có thể kết nối tới 10 bộ phận khác nhau.

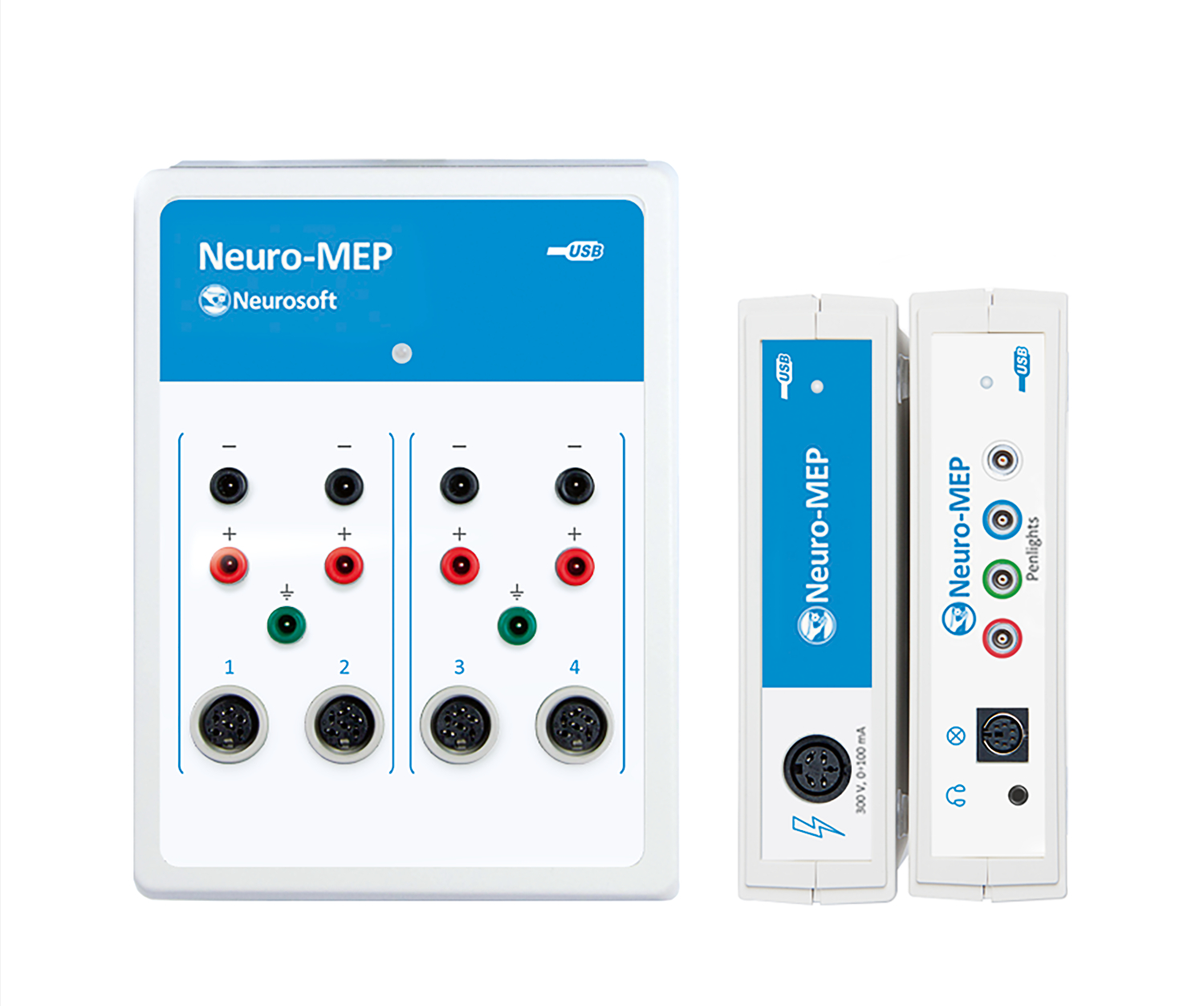

Hình ảnh cấu hình cơ bản của máy điện cơ 4 kênh



Nếu bạn kết nối thêm một máy điện cơ 4 kênh với Neuro-MEP-4, bạn sẽ nhận được một máy điện cơ 8 kênh. Với mục đích IONM, bạn có thể sử dụng tối đa 4 bộ khuếch đại (lên đến 16 kênh).

Để thực hiện một số bài kiểm tra(ví dụ: kiểm tra đường dẫn truyền vận động và cảm giác), bạn cần 2 kênh kích thích điện. Chỉ cần lấy bộ kích thích điện thứ hai và kết nối nó với máy điện cơ 4 kênh.

Tốc độ lấy mẫu cao, độ phân giải ADC cao, độ nhiễu thấp và phạm vi cường  độ dòng điện kích thích rộng cho phép thu được sóng chất lượng cao ngay cả khi các máy điện cơ 4 kênh khác không thể thu được phản hồi.

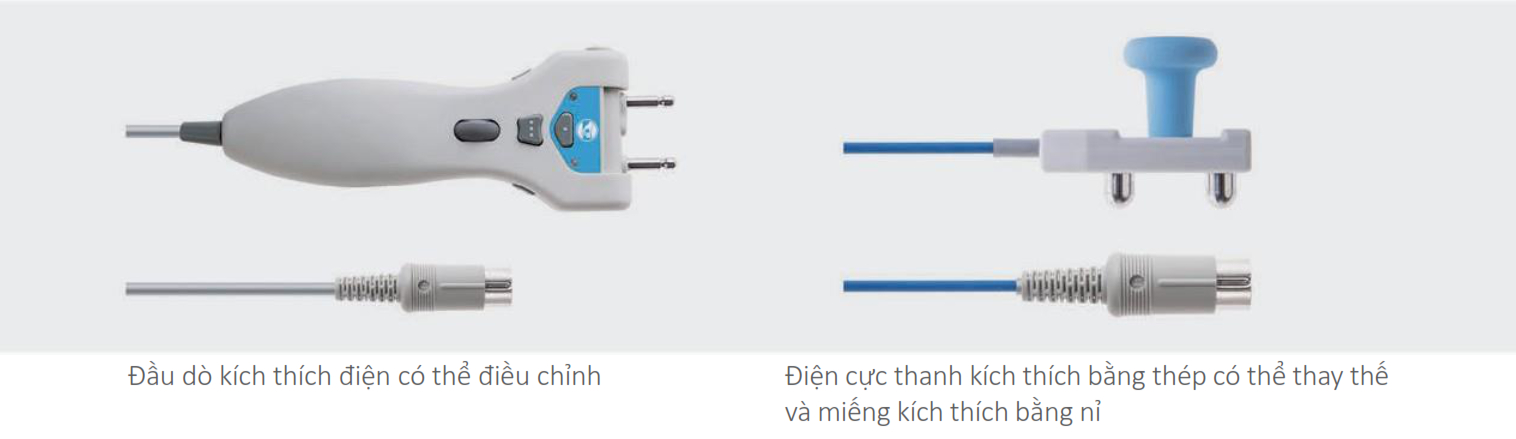

Bộ kích thích thiết kế công thái học

Để tạo điều kiện thuận lợi cho các bài kiểm tra điện cơ EMG của bạn, chúng tôi đã trang bị máy điện cơ 4 kênh Neuro-MEP với bàn phím chuyên dụng và bộ công tắc bàn đạp.

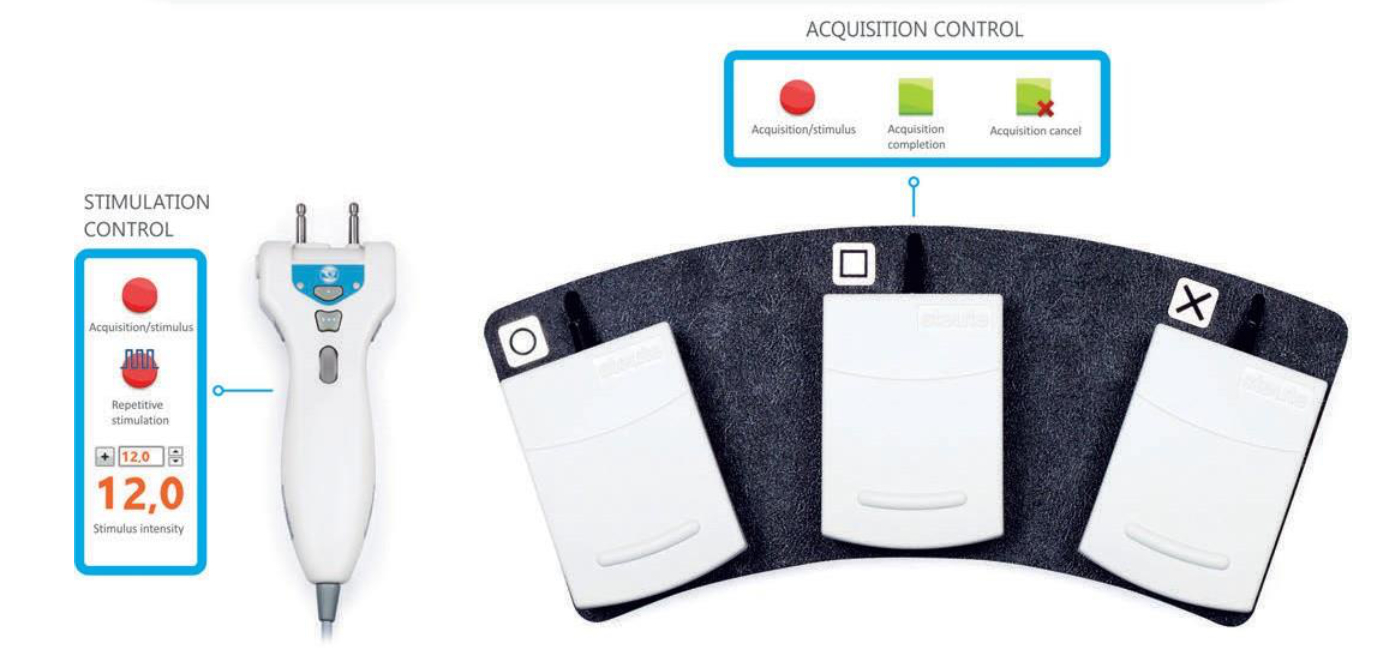

Hình ảnh bàn đạp của máy đo điện cơ 4 kênh



Việc sử dụng công tắc bàn đạp đơn giản hóa rất nhiều quá trình nghiên cứu EMG. Công tắc bàn đạp giúp bạn có thể bắt đầu kích thích hoặc dừng kích thích, có hoặc không lưu kết quả. Vì vậy, đôi tay được tự do cho các thao tác với điện cực và kiểm soát các thông số vận hành khác.

Bàn phím chuyên dụng được tạo ra để dễ dàng truy cập vào tất cả các chức năng chính (để điều chỉnh kích thích, bắt đầu kích thích, chấp nhận dữ liệu để phân tích, v.v.) mà không cần thay đổi vị trí tay. Tất cả các điều khiển cần thiết luôn trong tầm tay của bạn.

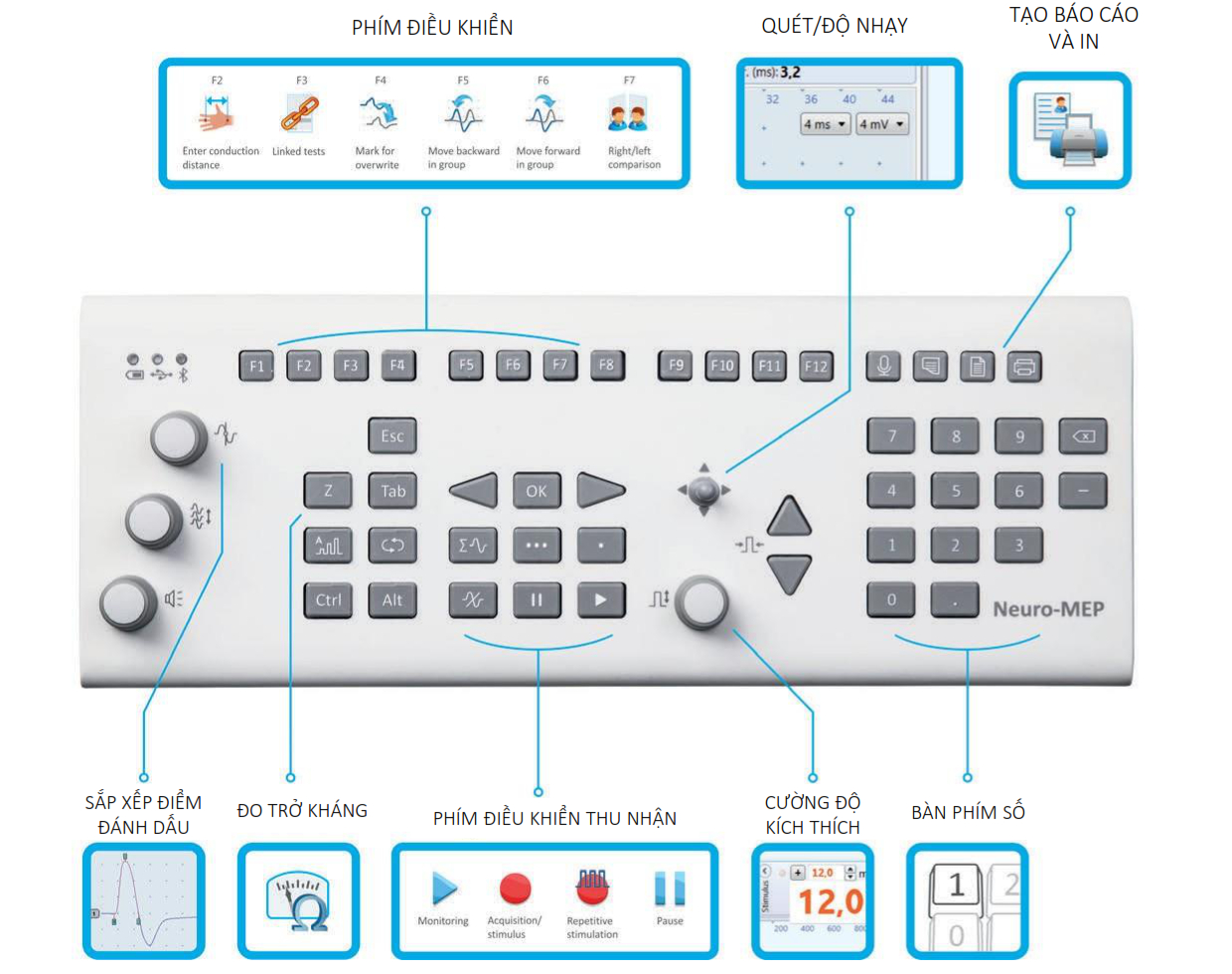

Hình ảnh bàn phím chuyên dụng của máy đo điện cơ 4 kênh



Tính năng phần mềm máy điện cơ 4 kênh

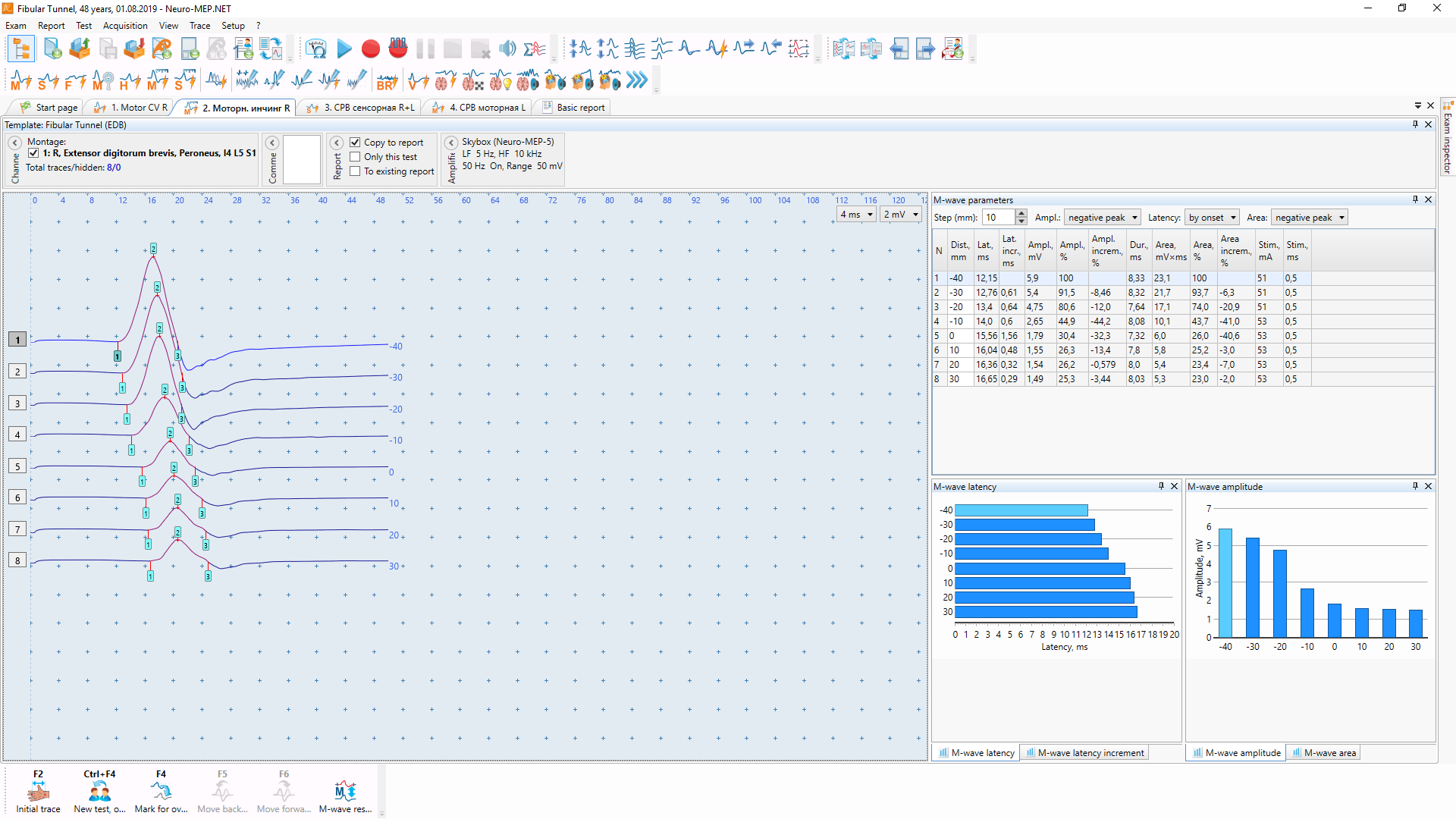

Hình ảnh bài kiểm tra Motor inching (tunnel)



Tất cả các hệ thống EMG và EP do Neurosoft sản xuất đều được cung cấp phần mềm hiện đại cho các nghiên cứu NCS, EMG và EP.



Nghiên cứu dẫn truyền vận động và cảm giác

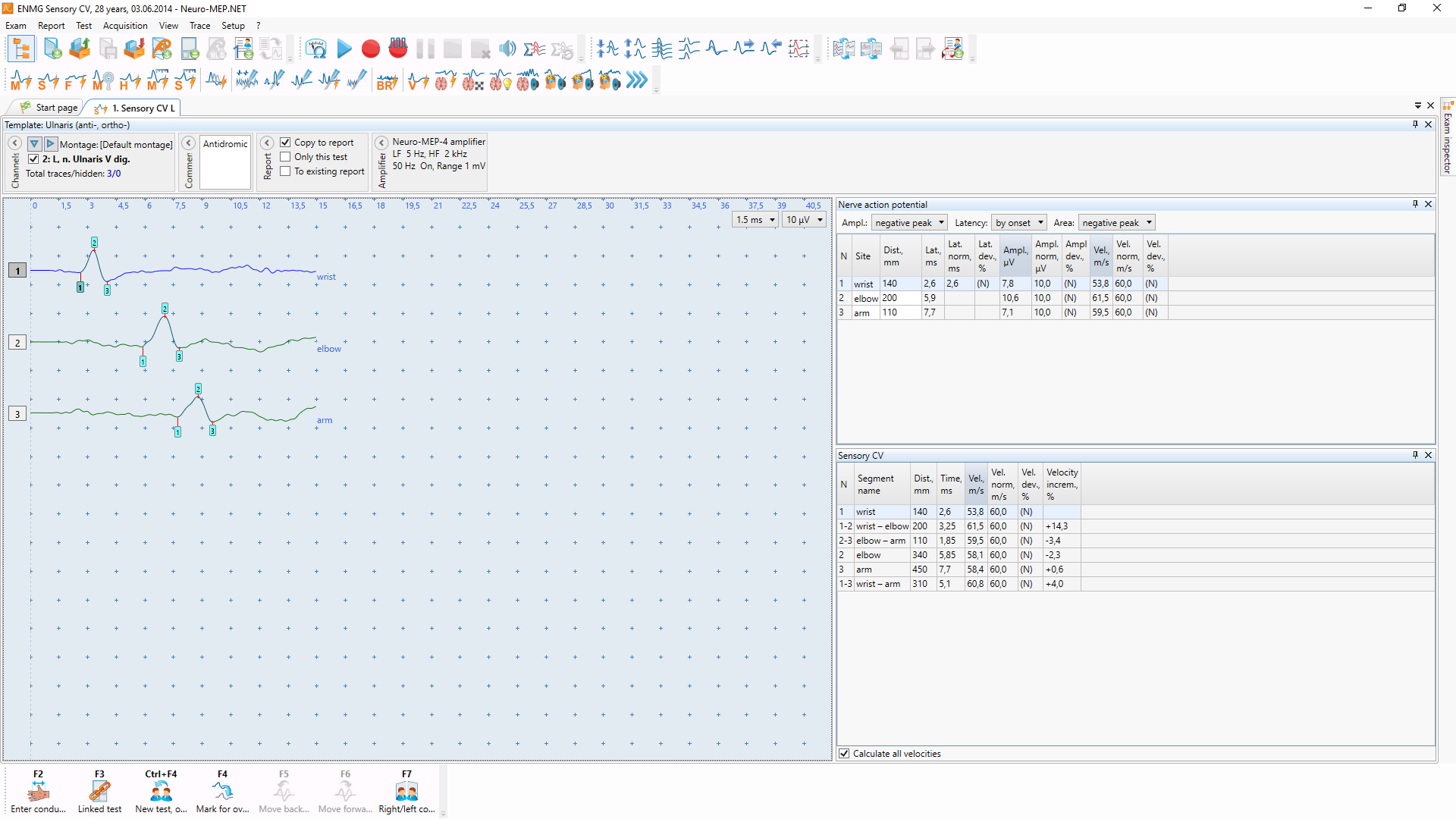

Hình ảnh đo dẫn truyền cảm giác bằng máy điện cơ 4 kênh



Phần mềm máy điện cơ 4 kênh cung cấp hàng chục mẫu mặc định để nghiên cứu sự dẫn truyền vận động và cảm giác ở hầu hết các dây thần kinh có thể tiếp cận để kích thích. Có thể đạt được đồng thời các phản ứng vận động và cảm giác. Sử dụng hot keys, bạn có thể chuyển đổi nhanh chóng giữa thu nhận phản ứng vân động và chế độ ghi sóng F.



Cửa sổ Trợ giúp

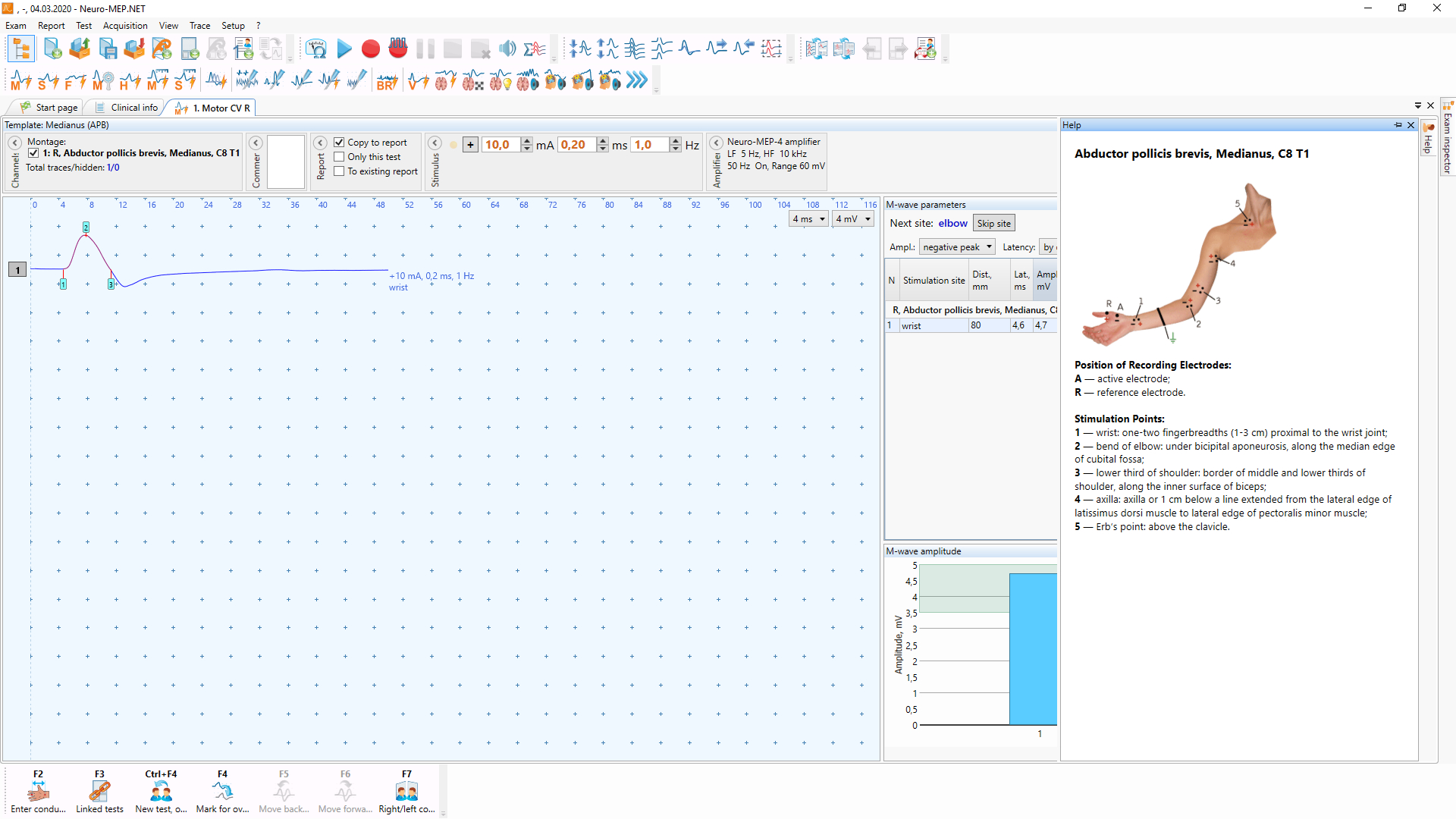

Hình ảnh cửa sổ hướng dẫn vị trí đặt điện cực khi thực hiện kiểm tra



Chức năng “Help” rất hữu ích cho người mới bắt đầu sử dụng EMG. Trong bất kỳ bài kiểm tra điện cơ nào, chẳng hạn, khi nghiên cứu vận tốc dẫn truyền thần kinh hướng tâm, bạn có thể nhấn phím F1 và chương trình sẽ hiển thị một cửa sổ với hình ảnh chi trên cho biết vị trí chính xác của các điện cực ghi, nối đất và kích thích.



EMG định lượng (QEMG)

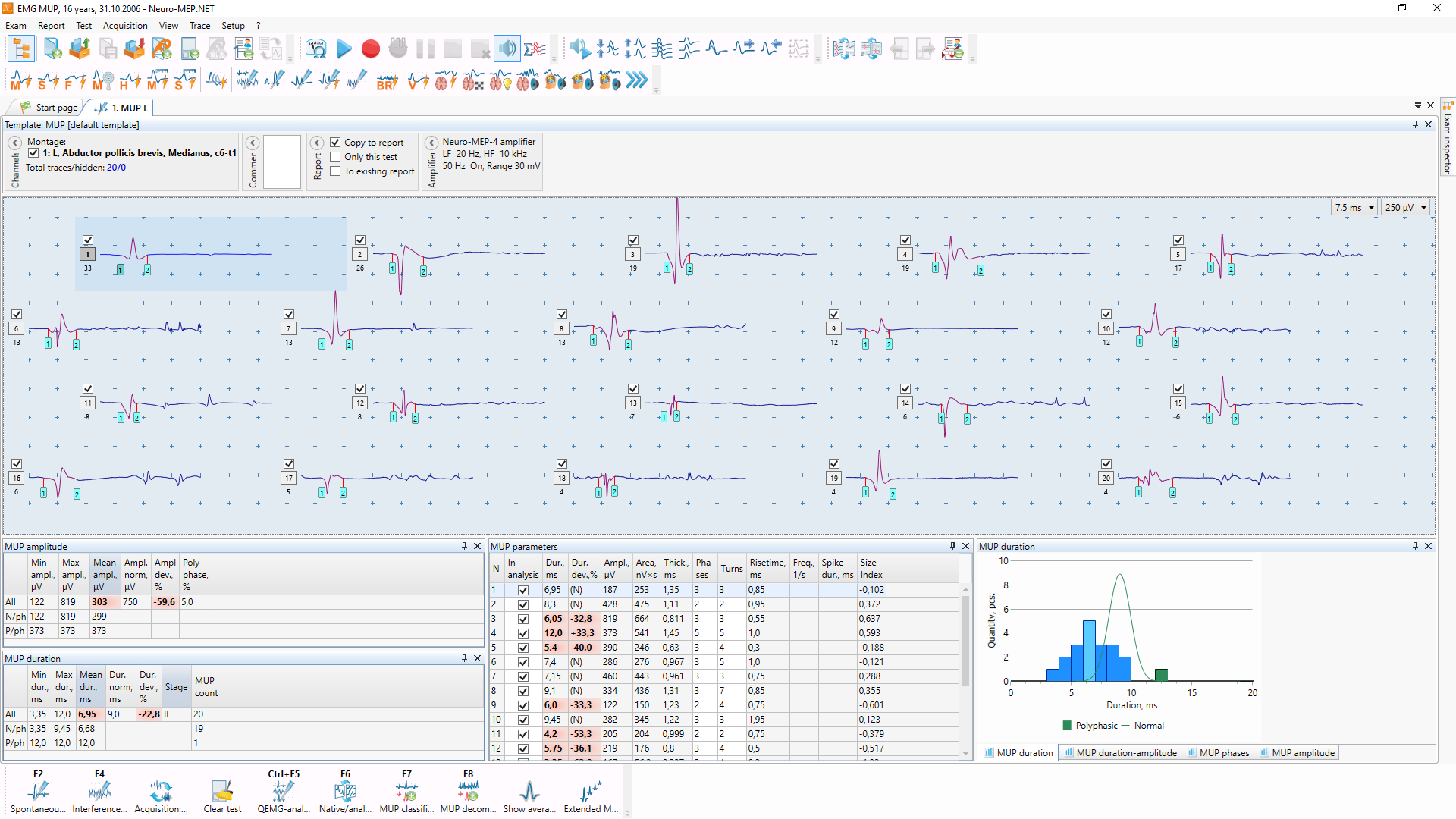

Hình ảnh bài kiểm tra MUP trong máy điện cơ 4 kênh



Bao gồm việc thu thập và phân tích hoạt động EMG tự phát, mẫu giao thoa và MUP trong một cửa sổ. Trong quá trình phân tích hoạt động tự phát, bạn có thể áp dụng các thuật toán phân loại tự động các hiện tượng hoạt động tự phát như rung, rung cơ cục bộ và sóng sắc nét dương (PSWs).

Khi MUP được ghi, phần mềm tự động phát hiện MUP và chọn những MUP có thể liên quan đến một và cùng một đơn vị vận động. Nếu nghiên cứu mô hình giao thoa, phần mềm sẽ tạo ra đám mây biên độ ở chế độ thời gian thực. Nó cho phép điều chỉnh sự co cơ theo yêu cầu và thực hiện thử nghiệm này một cách chính xác.

Khi hoàn thành nghiên cứu EMG, tất cả các kết quả phân tích chính được hiển thị trong một cửa sổ.



Thần kinh dễ bị kích thích (Jitter)

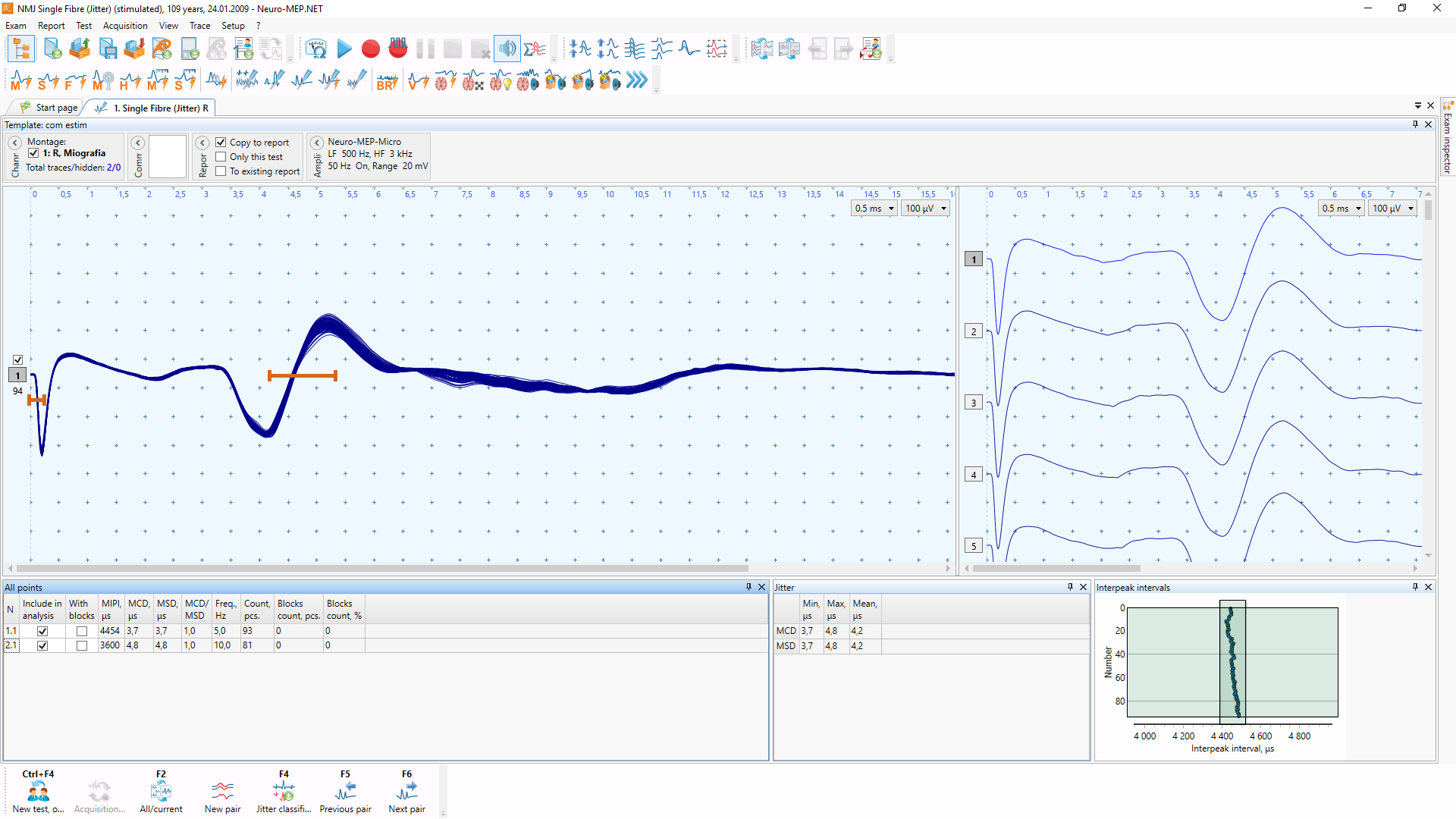

Hình ảnh giao diện bài kiểm tra Jitter



Quy trình thu nhận jitter cổ điển khá phức tạp. Nó đòi hỏi sử dụng đồng thời điện cực kim, tương tác cao với bệnh nhân để đạt được sự co cơ theo yêu cầu và các hành động chủ động với giao diện phần mềm để thiết lập và di chuyển kích hoạt. Neuro-MEP.NET cung cấp thuật toán đột phá phát hiện jitter tự động. Bây giờ bạn không cần phải suy nghĩ về bất cứ một kích hoạt nào nữa. Chương trình tự phát hiện các điện thế và hiển thị chúng trên màn hình. Thuật toán tương tự được áp dụng để nghiên cứu macro EMG.



Đường dẫn truyền vận động và cảm giác

Các bài kiểm tra đường dẫn truyền vận động và cảm giác có thể được thực hiện bằng cách sử dụng hai kênh kích thích điện.



SEP

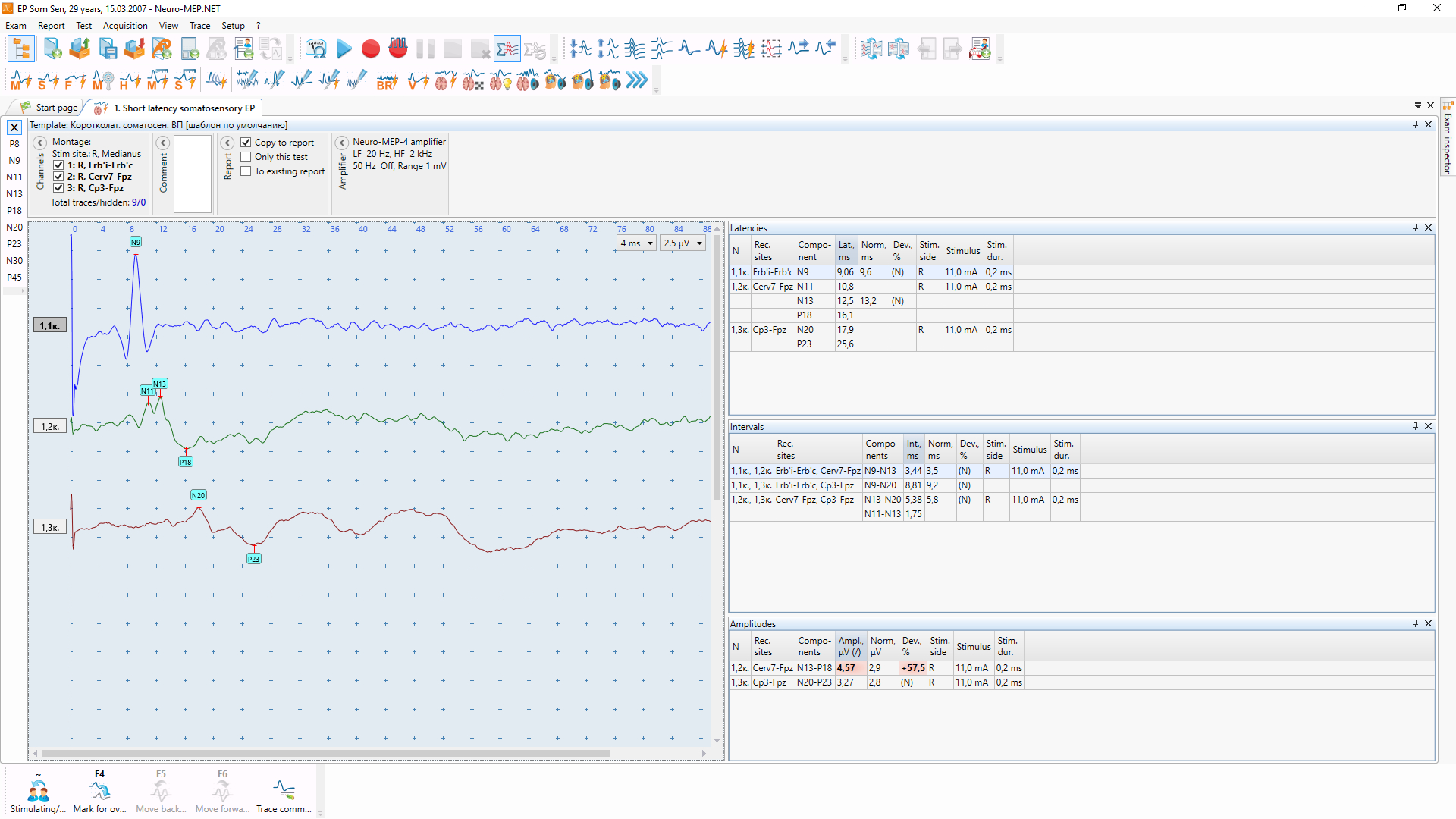

Hình ảnh bài kiểm tra đo EP bằng máy điện cơ 4 kênh



Việc thu nhận các điện thế gợi đòi hỏi phải sử dụng các bộ khuếch đại rất nhạy và miễn nhiễm RF cao với băng thông rộng vì các EP chẩn đoán quan trọng nhất là các sóng có biên độ rất thấp và tần số cao. Các thuật toán tính trung bình đặc biệt cho phép thu được các dấu vết chất lượng cao với số lượng trung bình nhỏ. Trong quá trình thu nhận các SEP từ các vị trí khác nhau, chương trình sẽ tự động phát hiện các thành phần chính của các điện thế gợi.



Tạo báo cáo

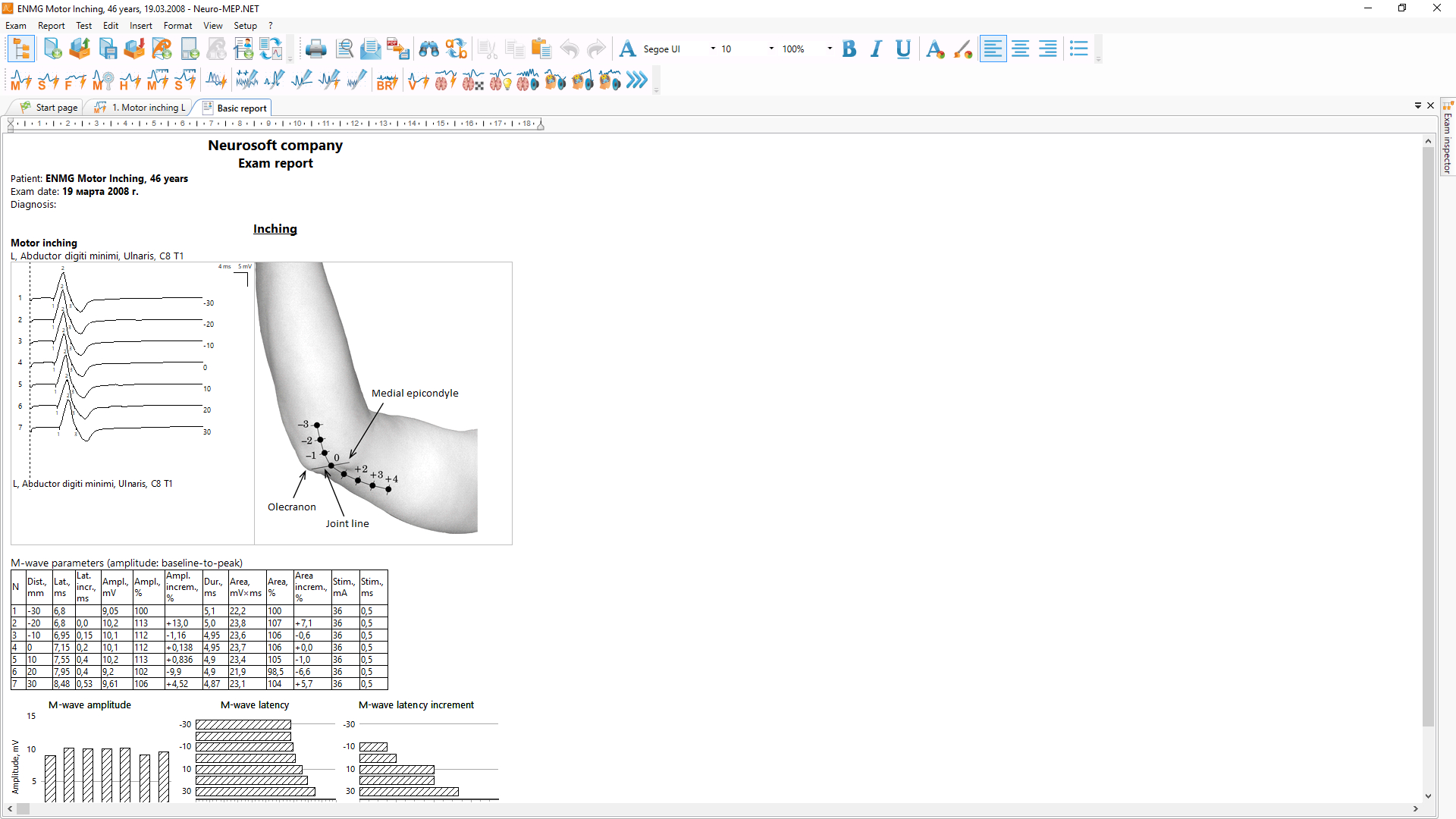

Hình ảnh một mẫu báo cáo cơ bản của máy điện cơ 4 kênh



Sau khi hoàn thành nghiên cứu, chương trình sẽ tạo báo cáo. Nó bao gồm dữ liệu của bệnh nhân, bảng, đồ thị và dấu vết tự nhiên thu được trong quá trình thử nghiệm. Báo cáo có thể được chỉnh sửa dễ dàng và tùy chỉnh theo nhu cầu cá nhân.



Tất cả bài kiểm tra EP trong một bộ cấu hình

Bộ cấu hình của máy điện cơ 4 kênh Neuro-MEP bao gồm bộ kích thích thính giác-thị giác để điều khiển bộ kích thích thính giác, bộ kích thích theo khuôn mẫu và bộ kích thích thị giác (kính LED) và bộ điều khiển bộ kích thích điện.

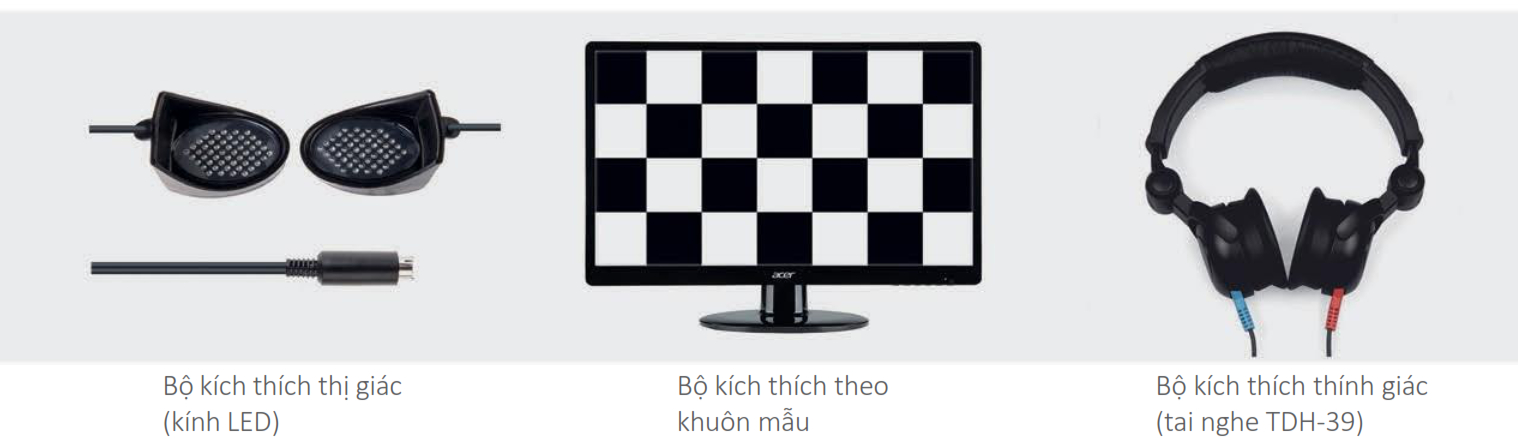

Hình ảnh một số bộ kích thích của máy điện cơ 4 kênh



Mức độ nhiễu thấp, khả năng miễn nhiễm RF và số lượng lớn các thuật toán để kích thích, lọc và lấy trung bình cho phép thu được dấu vết chất lượng cao trong thời gian ngắn. Thuật toán tính trung bình có trọng số cho phép giảm số lượng giá trị trung bình xuống 3-5 lần để thu được phản hồi đáng tin cậy. Có thể chạy thuật toán tự động tìm kiếm thành phần EP bất kỳ lúc nào.

Mọi dấu vết thu được có thể được xem xét ở chế độ bình thường hoặc chẵn/lẻ trong đó các thành phần chẵn và lẻ được tính trung bình riêng biệt. Khi hoàn thành nghiên cứu, chương trình tạo một báo cáo có thể chỉnh sửa.



Thông số chi tiết máy điện cơ 4 kênh

Model: Neuro-MEP 4

Hãng sản xuất: NeuroSoft

Bảo hành: 24 tháng

Các chứng chỉ: ISO, FSC, Giấy phép bộ y tế Việt Nam

Các tính năng và lợi thế:

• Máy điện cơ 4 kênh theo tiêu chuẩn quốc tế;
• Bộ kích thích điện;
• EMG bề mặt và kim để nghiên cứu dẫn truyền thần kinh sử dụng các kỹ thuật khác nhau:
• phân tích điện thế đơn vị vận động (MUP)
• các hoạt động bất thường tức thời
• phân tích interference curve
• tốc độ dẫn truyền vận động
• tốc độ dẫn truyền cảm giác
• F-wave, H-reflex, H-reflex (kích thích đôi),
• motor và sensory inching, phản xạ chớp mắt,
• …
• Ghi nhận điện thế gợi (EP) với độ trễ dài, trung bình và ngắn
• Thực hiện được tất cả các bài đo điện thế gợi thị giác (VEP) bằng đèn flash và các họa tiết đảo ngược, điện thế gợi thính giác (AEP), điện thế gợi nhận thức (P300, MMN, CNV, MRCP, P50, …), điện thế gợi cảm giác thân thể (SSEP) và điện thế gợi vận động (MEP)
• Kết hợp với hệ thống kích thích từ trường xuyên sọ rTMS
• Thu tín hiệu ECG để thực hiện kiểm tra biến thiên nhịp tim (HRV) và kiểm tra phản xạ tim mạch.
• Bài đo kiểm tra liên kết thần kinh cơ
• Ước tính số đơn vị vận động (MUNE)
• Ngoài ra còn một số bài đo đặc biệt khác như: Phản xạ chớp mắt, phản xạ xương cùng, phản xạ hành-hang, phản xạ T*, phản xạ điện thế da (GSR), phản xạ vòng dài (xuyên vỏ)
• Cửa sổ trợ giúp cho các loại kiểm tra khác nhau;
• Sắp xếp tự động các điểm đánh dấu;
• Các giao thức kiểm tra được cài đặt trước;
• Tạo báo cáo tự động.

Thông số kĩ thuật của máy điện cơ 4 Kênh

Kênh thu tín hiệu EMG

Số kênh:	4
Nguồn cấp:	AC 220/230V (50Hz) hoặc 110V (60Hz)
Dãi điện áp:	20 µV – 50 mV
Độ nhạy hiển thị:	0.01 µV/div – 750 µV; 1 – 100 mV/div ± 5%
CMRR:	>100dB
Trở kháng đầu vào:	> 1GΩ
Biên độ kích thích điện:	0 – 100mA ± 5%
Tần số kích thích điện:	0,05 – 100 Hz ± 1%
Tốc độ quét:	0.1 ms/div-750 ms/div; 1 – 20 s/div ±10%
Bộ lọc thông cao:	0,01; 0,02; 0,05; 0,1; 0,2; 0,3; 0,5; 1; 2; 3; 5; 10; 20; 30; 50; 100; 200; 300; 500 Hz; 1; 2; 3; 5 kHz
Bộ lọc thông thấp:	10; 15; 20; 30; 35; 50; 75; 100; 150; 200; 300; 500 Hz; 1; 2; 3; 5; 10 kHz
Điện thế nhiễu:	<0.5µV



Bộ kích thích điện

Số kênh:	1
Biên độ kích thích:	0-100 mA (bước 0,1 mА) (± 5%)
Biên độ xung khi kích thích điện áp:	từ 0 đến 400 V (bước 1 V) (± 5%)
Giới hạn dòng điện đầu ra khi kích thích điện áp:	(135 ± 5) mA ở trở kháng 1 kOhm
Thời gian kích thích:	25-5000 µs (± 5 µs)
Thời lượng xung:	50 đến 5000 µs (bước 10 µs) (± 10%)
Tần số kích thích khi kích thích lặp lại:	0,05-100 Hz (± 1%)
Tần số xung:	0,1 đến 100 Hz (tăng 0,05 Hz) (± 5%)
Khoảng thời gian giữa các kích thích khi kích thích cặp đôi:	10-100000 ms
Kích thích bùng nổ:	– tần số xung: 0,01-100 Hz – số lượng kích thích: 1-500
Giới hạn điện áp đầu ra:	(425 ± 25) V
Khoảng ngắt quãng giữa các chuỗi xung:	từ 2 đến 10 ms (bước 0,08 ms) (± 5%)



Bộ kích thích thính giác

Số kênh:	2 (phải và trái)
Mức độ kích thích:	0-126 dB SPL (TDH-39)
Tần số kích thích:	0,05-100 Hz (± 0,1%)
Thời gian kích thích:	50-5000 µs (± 2%)



Bộ kích thích thị giác

Số kênh:	Từ 1 đến 4
Độ sáng tối đa của:	– Kính LED: (5000 ± 1500) cd / m2 – Máy kích thích ganzfeld mini: (3000 ± 900) cd / m2
Công suất sáng tối đa của:	– Đèn bút trắng: (7000 ± 2100) cd / m2 – Đèn bút đỏ: (8000 ± 2400) cd / m2 – Đèn bút xanh: (1000 ± 3000) cd / m2 – Đèn xanh: (12000 ± 3600) cd / m2
Phạm vi kiểm soát độ sáng:	-3… 0 đơn vị log
Thời gian kích thích:	0,1-1500 ms (± 10%)
Tần số kích thích:	0,05-100 Hz (± 1%)



Bộ kích thích thính giác bằng họa tiết

Tần số kích thích:

0.1-5 Hz (±10%)



Điều kiện hoạt động

Dải nhiệt độ:	00C – 350C
Dải độ ẩm:	30-85%, không ngưng tụ
Dải áp suất:	70-106kPa



Kích thước:

Máy chính:	(190 × 140 × 50) ± 2 mm
Bộ phận kích thích thính giác – thị giác:	(155 × 105 × 40) ± 2 mm
Bộ điều khiển kích thích điện:	(155 × 105 × 40) ± 2 mm



Cân nặng:

Máy chính:	(0,90 ± 0,05) kg
Bộ kích thích thính giác – thị giác:	(0,70 ± 0,05) kg
Bộ điều khiển bộ kích điện:	(0,70 ± 0,05) kg



Cấu hình workstation

CPU:	Intel Core i5 trở lên
Bộ nhớ RAM:	Tối thiểu 4Gb
Hệ điều hành:	Windows 8, Windows 10 hoặc cao hơn
Dung lượng ổ đĩa:	Ít nhất 2Gb để cài đặt và 100Gb lưu dữ liệu của bệnh nhân
