Mọi bài Test điện cơ đều có thể thực hiện dễ dàng với máy đo điện cơ Litebox!

Trong hơn một phần tư thế kỷ, Neurosoft đã thiết kế và phát triển các thiết bị y tế cho sinh lý thần kinh và chẩn đoán điện. Và trong suốt thời gian qua, chúng tôi đã cam kết cải thiện các sản phẩm của mình để giúp công việc thường ngày của bạn không chỉ hiệu quả mà còn nhanh chóng và thoải mái.

Hôm nay, chúng tôi không chỉ cung cấp một hệ thống máy đo điện cơ EMG và EP mà còn cung cấp một thiết bị toàn diện để đáp ứng nhu cầu của những người dùng khó tính nhất.

Nếu hiệu suất cao, hiệu quả, công thái học, khả năng sử dụng và tiết kiệm thời gian là những gì bạn đang hướng đến, thì máy đo điện cơ 3 kênh Litebox là giải pháp tuyệt vời dành cho bạn!

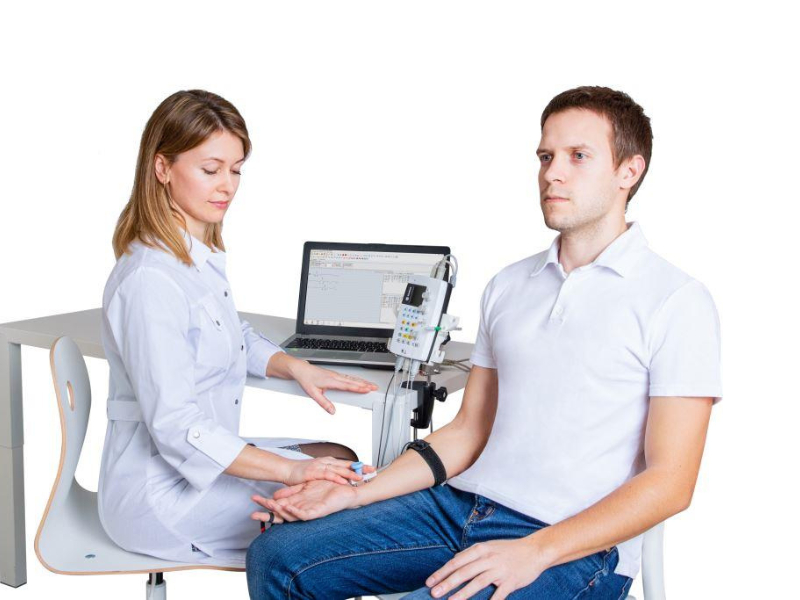

Hình ảnh máy đo điện cơ 3 kênh Litebox

Ứng dụng nổi trội của máy đo điện cơ 3 kênh Litebox

• Nghiên cứu dẫn truyền thần kinh (NCS)
• Tốc độ dẫn truyền vận động và cảm giác, sóng F, phản xạ Н (cũng bao gồm kích thích theo cặp), kỹ thuật inching
• Điện cơ đồ (EMG)
• Hoạt động tự phát, đường cong giao thoa, điện thế đơn vị vận động (MUP), macro-EMG, QEMG
• Khớp nối thần kinh cơ
• Kích thích lặp lại, thần kinh dễ bị kích thích (jitter)
• Ước tính số đơn vị vận động (MUNE)
• bao gồm MUNIX
• Các kỹ thuật EMG bổ sung
• Phản xạ chớp mắt, phản xạ xương cùng, phản xạ cơ hành hang, phản xạ T, phản ứng da với dòng galvanic, run, RIII
• Điện thế gợi lên cảm giác thân thể (SEP)
• Điện thế gợi thị giác với kích thích flash và mẫu đảo ngược (VEP)
• Điện thế gợi thính giác (AEP)
• Điện thế myogen gợi tiền đình (VEMP)
• Điện thế gợi nhận thức (Р300, MMN, CNV, MRCP, N400, P50)
• Kích thích từ trường xuyên sọ (TMS)
• Theo dõi sinh lý thần kinh trong phẫu thuật (IONM)
• Biến thiên nhịp tim (HRV)
• Điện võng mạc (ERG, bao gồm cả ERG đa tiêu cự)

Đặc điểm nổi bật của máy đo điện cơ 3 kênh Litebox

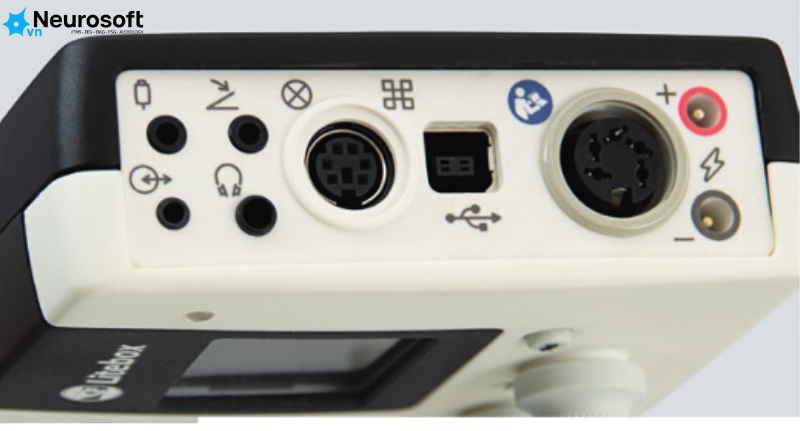

Hai đầu ra bộ kích thích có thể chuyển đổi bằng phần mềm cho hai điện cực kích thích.





Với máy đo điện cơ 3 kênh Litebox tất cả những gì kỹ thuật viên cần để thu nhận điện thế gợi: bộ kích thích thính giác-thị giác tích hợp với đầu ra để kết nối màn hình mẫu, kính LED cho VEP và tai nghe cho AEP. Bộ kích thích thính giác có các dạng click và tone pulse.

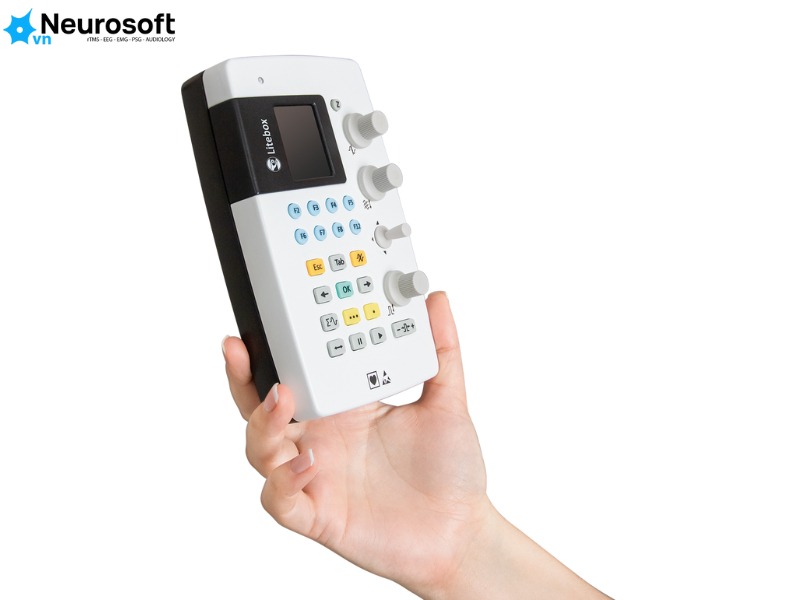

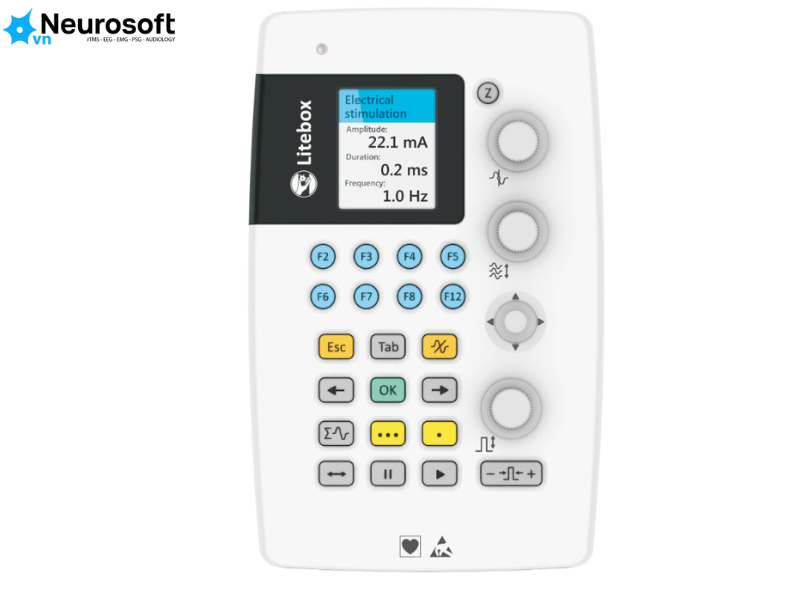

Bàn phím chuyên dụng giúp kiểm soát dễ dàng quá trình đo thông qua việc thực hiện nhanh các thao tác chính mà không cần bàn phím máy tính và chuột hỗ trợ. Các phím điều chỉnh biên độ kích thích, bắt đầu, kích thích xung đơn, đo trở kháng, v.v. luôn nằm trong tầm tay bạn.

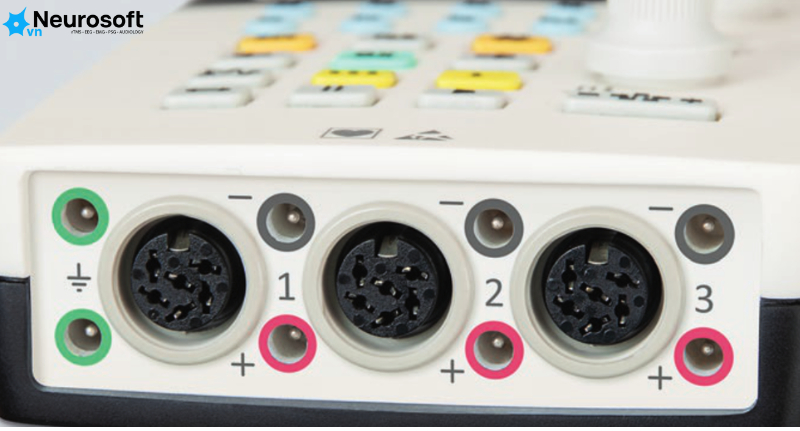

Máy đo điện cơ có ba kênh thu nhận tín hiệu cho việc thực hiện nhanh chóng các ca đo NCS, EMG và EP.

Mượt mà, nhanh chóng và đơn giản với 3 kênh thu nhận: đo phản ứng vận động bằng kênh đầu tiên, phản ứng cảm giác bằng kênh thứ hai và EMG điện cực kim bằng kênh thứ ba. Không cần phải rút ra cắm vào liên tục, gia tăng thời gian sử dụng của thiết bị!

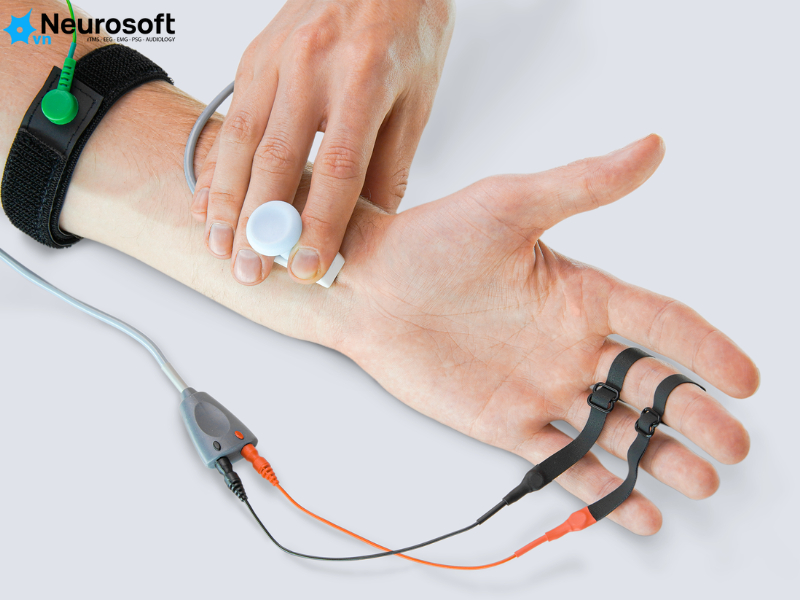

Điện cực vòng đáng tin cậy cho các ca đo dẫn truyền thần kinh cảm giác.

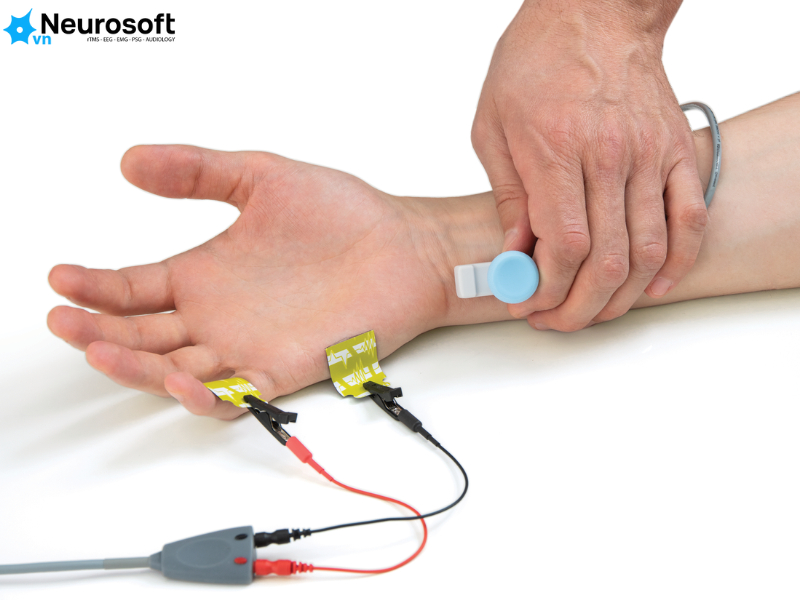

Các điện cực dán và điện cực kim dùng một lần/nhiều lần với các kích cỡ khác nhau được sử dụng cho máy đo điện cơ.

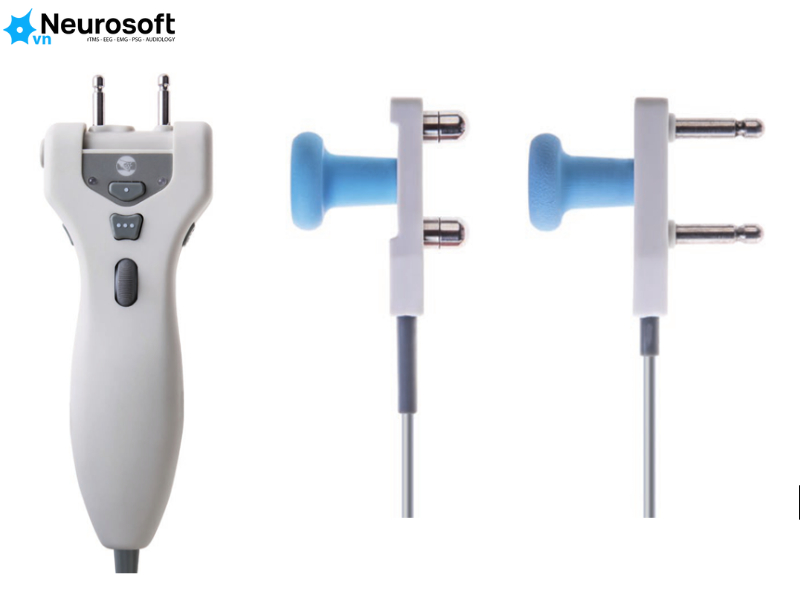

Đa dạng các loại điện cực kích thích cho máy đo điện cơ. Đơn giản chỉ cần chọn những gì thuận tiện nhất và tốt nhất đối với mỗi loại cho bạn: đầu dò kích thích điện có thể điều chỉnh có tính năng điều khiển kích thích tích hợp và cơ chế xoay để thay đổi góc của các đầu kích thích bằng thép và khoảng cách giữa chúng; điện cực thanh kích thích (người lớn và trẻ em); điện cực kích thích với các điểm kích thích bằng thép (người lớn và trẻ em).

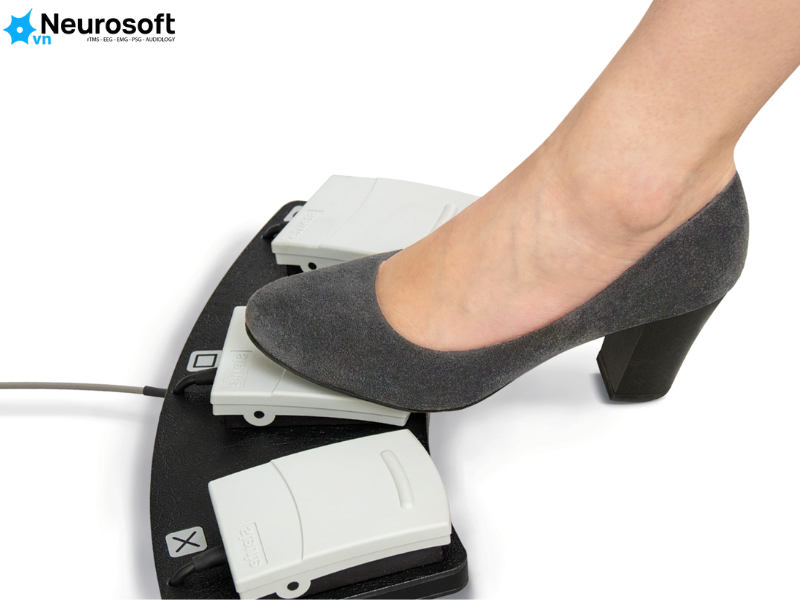

Ngoài các phím điều khiển trên bảng thiết bị máy đo điện cơ 3 kênh, bạn cũng có thể điều khiển kích thích bằng công tắc chân. Bạn có thể gán chức năng mong muốn cho bàn đạp và thay đổi nó khi cần thiết.



Phần mềm cho máy đo điện cơ 3 kênh thông minh NEURO-MEP.NET

NCS

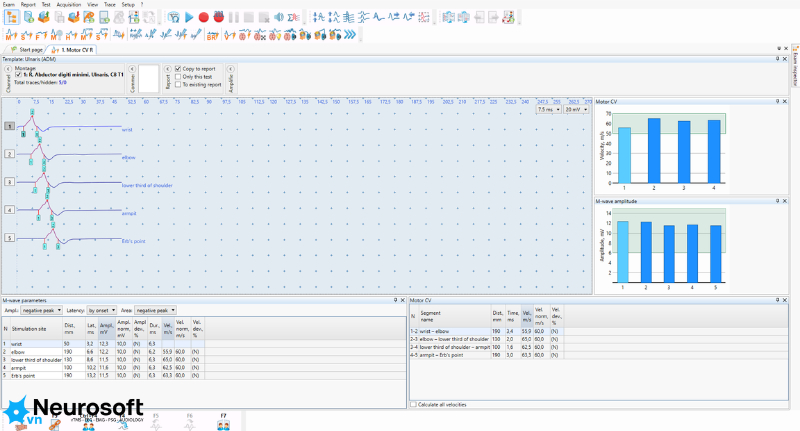

Phần mềm của máy đo điện cơ 3 kênh Litebox có hàng chục mẫu mặc định cho các ca đo dẫn truyền thần kinh: đo tốc độ dẫn truyền vận động và cảm giác cho tất cả các dây thần kinh có thể tiếp cận để kích thích, sóng F, phản xạ H, kỹ thuật inching, v.v. Đó là cách để có thể thực hiện được tất cả các kỹ thuật NCS hiếm và phổ biến. Nhờ các tùy chọn phần mềm hữu ích khác nhau (cửa sổ trợ giúp, link tests, hotkeys, v.v.), việc thực hiện EMG hứa hẹn sẽ còn thoải mái hơn và tốn ít thời gian hơn.



Ghi điện cơ kim bằng máy đo điện cơ 3 kênh

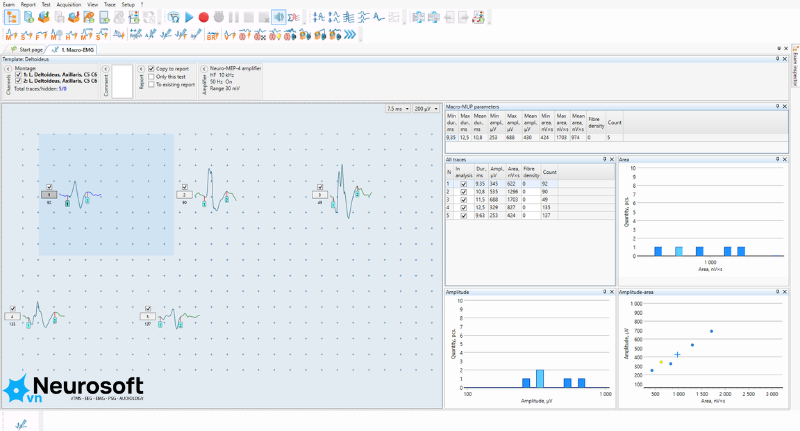

Việc thu thập và phân tích hoạt động EMG tự phát, mô hình giao thoa và MUP được thực hiện trong một cửa sổ. Trong quá trình phân tích hoạt động tự phát phần mềm máy đo điện cơ có thể áp dụng các thuật toán để phân biệt các sóng khác nhau một cách tự động. Trong khi ghi MUP, phần mềm của máy đo điện cơ sẽ tự động phát hiện các MUP và chọn những MUP có thể liên quan đến cùng một  một đơn vị vận động.

Khi đo mô hình mẫu giao thoa, phần mềm hiển thị đám mây dữ liệu lần lượt/biên độ trong thời gian thực. Nó cho phép điều chỉnh tốt sự co cơ và thực hiện bài kiểm tra này một cách chính xác nhất. Khi hoàn thành ca đo EMG, tất cả các kết quả chính được hiển thị trong một cửa sổ.

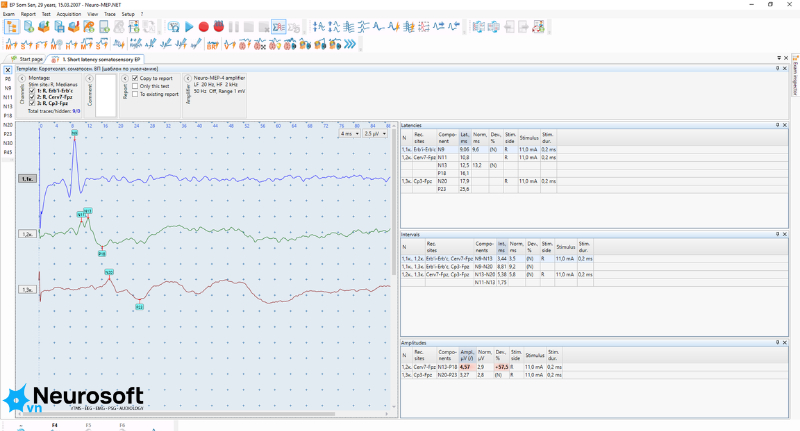

Điện thế gợi bằng máy đo điện cơ 3 kênh





Để thu được EP chất lượng cao, máy đo điện cơ 3 kênh Litebox được trang bị bộ khuếch đại có độ nhạy cao và chống nhiễu với băng thông rất rộng. Các thuật toán tính trung bình và kích thích cụ thể đảm bảo các tín hiệu có chất lượng tốt với số lượng trung bình tối thiểu.

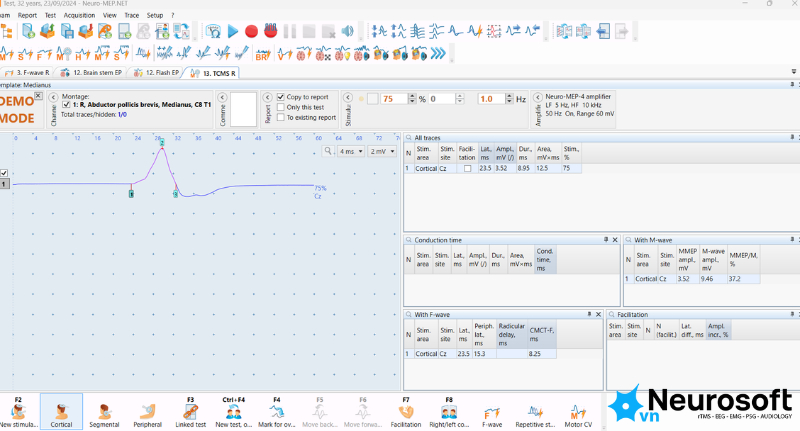

Điện cơ kết hợp Kích thích từ trường xuyên sọ trong chẩn đoán





Kết hợp với máy kích thích từ trường xuyên sọ TMS giúp cho máy điện cơ 3 kênh Litebox nổi bật hơn so với các kỹ thuật ghi điện cơ khác. TMS cung cấp thông tin có giá trị về tình trạng đường dẫn truyền đi xuống. Nó cho phép ước tính tính dễ bị kích thích của vỏ não, đo tốc độ dẫn truyền trong ống hình chóp, đường vận động và rễ thần kinh vận động của tủy sống.

Phần mềm máy đo điện cơ Neuro-MEP.NET có một danh sách các bài đo kết hợp TMS được cài đặt sẵn với trình tự kích thích tự động được xác định trước, tự động tính toán kết quả bằng số và nhiều bất ngờ thú vị khác dành cho người dùng đã quen với các kiểm tra TMS-EMG thông thường.



Đo vận tốc dẫn truyền vận động trong 5 bước nhanh chóng:

Bước 1: Mở phần mềm máy đo điện cơ 3 kênh, nhập dữ liệu của bệnh nhân, chọn bài đo, chọn dây thần kinh và phía cần đo từ danh sách chỉ bằng một cú nhấp chuột.

Bước 2: Đặt các điện cực theo kinh nghiệm hoặc bằng  cách sử  dụng  cửa  sổ  hỗ  trợ  bằng cách nhấp vào phím F1.

Bước 3: Đặt biên độ kích thích, bắt đầu kích thích và thay đổi cường độ của chúng trong quá trình đo bằng cách xoay núm trên bàn phím và sau đó ghi lại phản hồi.

Bước 4: Thực hiện tương tự cho các điểm kích thích tiếp theo, đo khoảng cách giữa vị trí ghi và vị trí kích thích và nhập chúng vào hộp nhập liệu bằng bàn phím PC hoặc núm (!) trên Litebox.

Các  hotkey  trên  bảng  thiết  bị hoặc  trong  phần  mềm  cho phép  chuyển  sang  bài  đo  tiếp theo hoặc các bài đo được liên kết: Tốc  độ  dẫn  truyền  cảm giác, sóng F, v.v.

Bước 5: Sau khi ca đo kết thúc, phần mềm tự động tạo báo cáo. Nó có thể được chỉnh sửa, lưu hoặc in.



Thông số kỹ thuật chi tiết của máy điện cơ 3 kênh Litebox

Model: Litebox

Hãng sản xuất: Neurosoft

Nước sản xuất: CHLB-Nga

Hàng mới 100%



Các tính năng và lợi thế của máy đo điện cơ 3 kênh Litebox

• 3 kênh EMG theo tiêu chuẩn quốc tế;
• Bộ kích thích điện;
• EMG bề mặt và kim để nghiên cứu dẫn truyền thần kinh sử dụng các kỹ thuật khác nhau:
• Phân tích điện thế đơn vị vận động (MUP)
• Các hoạt động bất thường tức thời
• Phân tích interference curve
• Tốc độ dẫn truyền vận động
• Tốc độ dẫn truyền cảm giác
• F-wave, H-reflex, H-reflex (kích thích đôi),
• Motor và sensory inching, phản xạ chớp mắt,
• …
• Ghi nhận điện thế gợi (EP) với độ trễ dài, trung bình và ngắn
• Thực hiện được tất cả các bài đo điện thế gợi thị giác (VEP) bằng đèn flash và các họa tiết đảo ngược, điện thế gợi thính giác (AEP), điện thế gợi nhận thức (P300, MMN, CNV, MRCP, P50, …), điện thế gợi cảm giác thân thể (SSEP) và điện thế gợi vận động (MEP)
• Kết hợp với hệ thống kích thích từ trường xuyên sọ rTMS
• Thu tín hiệu ECG để thực hiện kiểm tra biến thiên nhịp tim (HRV) và kiểm tra phản xạ tim mạch.
• Bài đo kiểm tra liên kết thần kinh cơ
• Ước tính số đơn vị vận động (MUNE)
• Ngoài ra còn một số bài đo đặc biệt khác như: Phản xạ chớp mắt, phản xạ xương cùng, phản xạ hành-hang, phản xạ T*, phản xạ điện thế da (GSR), phản xạ vòng dài (xuyên vỏ)
• Cửa sổ trợ giúp cho các loại kiểm tra khác nhau;
• Sắp xếp tự động các điểm đánh dấu;
• Các giao thức kiểm tra được cài đặt trước;
• Tạo báo cáo tự động.



Thông số kỹ thuật của máy đo điện cơ 3 kênh Litebox

1. Bộ khuếch đại



–       Số kênh:	3
–       Tốc độ lấy mẫu:	200, 500 Hz, 1, 2, 5, 10, 25, 50, 100 kHz
–       Mức nhiễu đầu vào trong phạm vi từ 20 Hz đến 10 kHz (RMS):	Không lớn hơn 0.4 µV
–       Bộ lọc thông thấp:	0.01, 0.02, 0.05, 0.1, 0.2, 0.3, 0.5, 1, 2, 3, 5, 10, 20, 30, 50, 100, 200, 300, 500, 1000, 2000, 3000, 5000 Hz
–       Bộ lọc thông cao:	10, 20, 30, 35, 50, 75, 100, 150, 200, 300, 500, 1000, 2000, 3000, 5000, 10000, 20000 Hz
–       Bộ lọc bật/tắt notch 50/60 Hz:	Không ít hơn 40 dB
–       Loại bỏ tiếng ồn ở chế độ chung tại tần số 50 Hz:	Không ít hơn 110 dB



2. Bộ kích thích điện

–       Số đầu ra:	2
–       Biên độ xung:	0 – 100 mA với độ lệch biên độ tương đối trong khoảng ±10%
–       Thời lượng xung:	0.1 – 5 ms với bước 100 µs và độ lệch tương đối ±5%
–       Tốc độ lặp:	0.1-100 Hz với bước 0.1 Hz và độ lệch tương đối ±5%



3. Kích thích thính giác

–       Mức kích thích:	lên đến 132 dB SPL
–       Tốc độ lặp:	0.1-100 Hz với bước 0.1 Hz và độ lệch tương đối ±15%



4. Kích thích tone

–       Tone:	100–8000 Hz với độ lệch tương đối cho phép là ±10%
–       Thời lượng kích thích:	1–100 ms với bước 1 ms và độ lệch tương đối cho phép ±10%



5. Kích thích xung

–       Thời lượng kích:	0.1–5.0 ms với bước 100 µs và độ lệch tương đối cho phép của ±10 %
–       Trái/phải/kích thích hai bên:	Có



6. Kênh kích thích thị giác

–       Thời lượng kích thích:	2–1500 ms với độ lệch tương đối cho phép là ±10%
–       Tốc độ lặp lại:	0,1-100 Hz với bước 0,1 Hz và độ lệch tương đối cho phép ±10%
–       Kích thích trái/phải/hai mặt khi sử dụng kính LED:	Có



7. Bộ kích thích mẫu

–       Tốc độ lặp lại:	0.1-10 Hz với bước 0.1 Hz và độ lệch tương đối cho phép ±10%
–       Kích thước mẫu:	Với màn hình tỉ lệ khung hình 4:3: 4×3, 8×6, 16×12, 32×24, 64×48 sqr. Với màn hình tỉ lệ khung hình 16:9: 5 1/3х3;10 2/3х6; 21 1/3х12; 32х17 7/9; 64х34 2/7.

8. Đồng bộ hóa với các bộ kích thích của bên thứ ba

–       Biên độ xung ở đầu ra trigger:

4.5-5.5 V



9. Các thông số và đặc điểm chung

–       Nguồn cấp:	Máy chính: 5 V DC; system PC: 220/230 VAC (50 Hz); 110 VAC (60 Hz) Laptop: 220/230 V AC (50 Hz) 110 V AC (60 Hz)/ int. battery
–       Giao diện kết nối:	USB
–       Kích thước:
·       Máy chính:	(107x169x51,5) ± 5 mm
·       Bàn đạp chân:	(163x355x47) ± 5 mm
·       Nút bệnh nhân:	(95x47x26) ± 5 mm
–       Trọng lượng:
·       Máy chính:	Không hơn 0.45 kg
·       Bàn đạp chân:	Không hơn 1 kg
·       Nút bệnh nhân:	Không hơn 0.2 kg
·       Tổng (không bao gồm PC và máy in):	Không hơn 3.5 kg
–       Các phần áp dụng:	Loại СF
–       Bảo vệ:	IP20 tuân thủ EN 60529

10. Điều kiện vận hành

–       Nhiệt độ:	+10 đến +35°С
–       Độ ẩm:	từ 30 đến 85% không ngưng tụ
–       Áp suất:	từ 70 đến 106 kPa



11. Điều kiện vận chuyển

–       Nhiệt độ:	-25 đến +60°C
–       Độ ẩm:	từ 20 đến 95% không ngưng tụ
–       Áp suất:	từ 70 kPa



12. Điều kiện lưu trữ máy đo điện cơ 3 kênh

–       Nhiệt độ:	+5 đến +40°C
–       Độ ẩm:	từ 30 đến 85% không ngưng tụ
–       Áp suất:	70-106 kPa

Thông tin thương mại khác

• Máy đo điện cơ 3 kênh Litebox phải được bảo hành 24 tháng kể từ khi nghiệm thu.
• Ðịnh kỳ thực hiện bảo trì trong thời gian bảo hành: Bảo trì theo quy định của nhà sản xuất.
• Khi có yêu cầu kiểm tra, sửa chữa đột xuất, nhà thầu có khả năng đáp ứng trong vòng: 48 giờ.
• Phải có đội ngũ kỹ sư được chính hãng sản xuất đào tạo.
• Cam kết cung cấp vật tư tiêu hao và phụ tùng thay thế tối thiểu 10 năm.
• Có bảng báo giá các phụ tùng, linh kiện thay thế sau thời gian bảo hành.
• Tài liệu hướng dẫn sử dụng (Anh + Việt).
• Cam kết cung cấp chứng chỉ chất lượng CQ và chứng chỉ xuất xứ CO khi bàn giao máy.
• Tham khảo thêm video về thực hành máy đo điện cơ 3 kênh Litebox tại ĐÂY.
