Máy tập dáng đi Steadys

Máy tập dáng đi Steadys – Định nghĩa

Máy tập dáng đi Steadys có nhiều tên gọi khác nhau như Máy tập dáng đi, Máy tập đi bộ và huấn luyện dáng đi, Thiết bị phân tích và điều chỉnh dáng đi, Thiết bị tập dáng đi….

Máy tập dáng đi Steadys là một Hệ thống hỗ trợ phân tích chức năng đi bộ và tập đi.

Mục đích sử dụng của máy tập dáng đi

• Phân tích dáng đi để định lượng hiệu quả phương pháp điều trị và/hoặc các phác đồ tập phục hồi chức năng.

• Tập đi cho bệnh nhân mắc các rối loạn thần kinh và cơ xương khớp, sau chấn thương và người cao tuổi.

• Bệnh nhân bị hạn chế chức năng nặng có thể bắt đầu trị liệu từ sớm nhờ hệ thống hỗ trợ giảm trọng lượng cơ thể.

• Máy tập dáng đi “Steadys” là phương án trung gian giữa trị liệu đi bộ bằng robot và trị liệu đi bộ thủ công.

Thông số kỹ thuật của máy tập dáng đi

• Kích thước: 60×40×17 mm

• Pin: sạc lại, 850 mAh, thời lượng sử dụng 4 giờ

• Kết nối: Wi-Fi, tầm hoạt động 15 m

• Ghi nhận EMG: 2 kênh vi sai, tần số lấy mẫu 2000 Hz

• Cảm biến quán tính:

  • Gia tốc kế 3D: ±2, ±4, ±8, ±16 g, 200 Hz

  • Con quay hồi chuyển 3D: ±500, ±1000, ±2000 °/s, 200 Hz

  • Từ kế 3D: ±1000 µT, 20 Hz

Cảm biến IMU “Neurosens” của máy tập dáng đi

Thành phần chính của Máy tập đi bộ và huấn luyện dáng đi “Steadys” là cảm biến không dây “Neurosens”.

• Khối lượng: 40 gr

• Cấu hình kỹ thuật: gồm con quay hồi chuyển 3D, gia tốc kế 3D và từ kế 3D giúp tính toán tư thế và chuyển động của cảm biến trong không gian 3D.

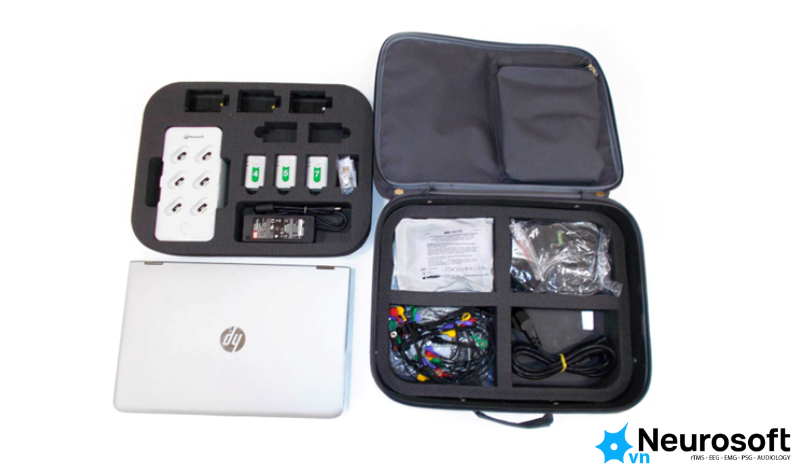

Bộ thiết bị đi kèm cho Thiết bị phân tích và điều chỉnh dáng đi

• Cảm biến “Neurosens” (2-3 chiếc)

• Đế sạc (sạc cùng lúc 6 cảm biến)

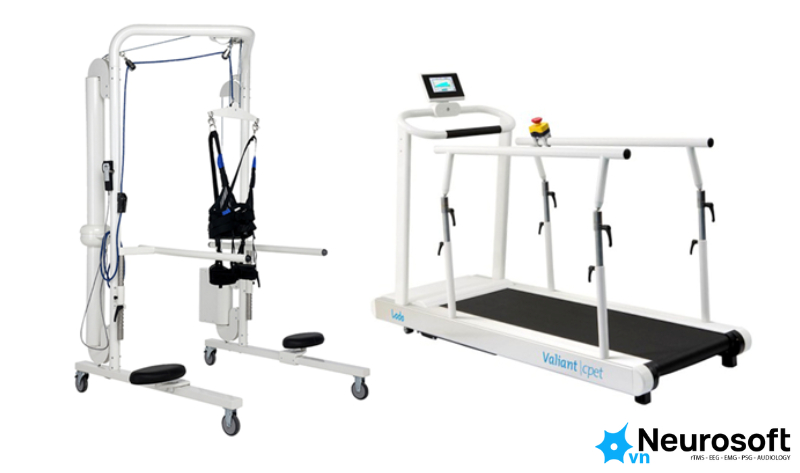

• Máy chạy bộ (tùy chọn)

• Hệ thống hỗ trợ trọng lượng cơ thể (tùy chọn)

• Hướng dẫn sử dụng “Steadys”

• Hướng dẫn kỹ thuật “Steadys”

• Hướng dẫn kỹ thuật “Neurosens”

• Bộ đai cố định cảm biến

• Bộ điện cực EMG

• Bộ dây kết nối EMG

• Phần mềm “Steadys”

Tính năng chính của máy tập dáng đi

• Ghi video đồng bộ thời gian và đo các thông số dáng đi bằng cảm biến IMU

• Thu nhận dữ liệu chuyển động và EMG bằng một cảm biến (không cần thêm cảm biến EMG)

• Đánh giá chức năng đi bộ nhanh (<5 phút)

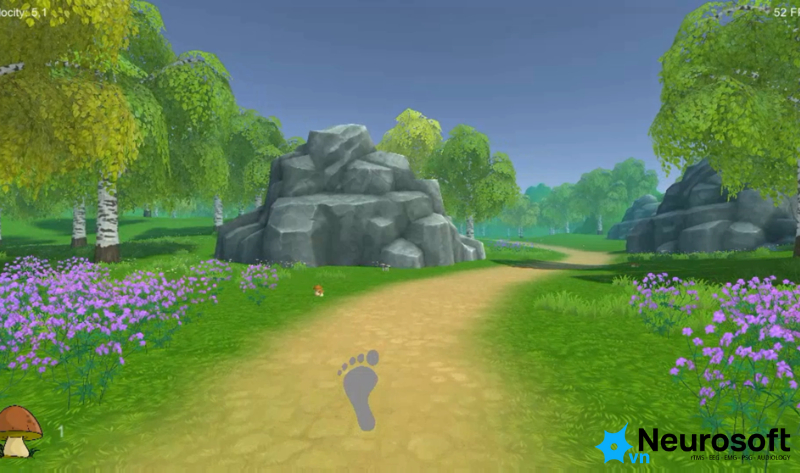

• Tập đi với phản hồi thị giác, âm thanh và phản hồi ảo

• Tập đi tự động, phần mềm điều chỉnh độ khó bài tập

• Có thể đánh giá dáng đi không cần máy chạy bộ

  • Ưu điểm: Đi lại tự nhiên, dễ di chuyển (tất cả thiết bị gói gọn trong một hộp)

Thiết bị phân tích và điều chỉnh dáng đi – 4 bước

Bước 1: Tạo hồ sơ bệnh nhân

• Tất cả đánh giá dáng đi được lưu trong cơ sở dữ liệu

• Có thể xem lại và in báo cáo

Bước 2: Cấu hình thiết bị

• Cố định cảm biến nhanh với dây đai đàn hồi

• Có thể gắn cảm biến ngoài quần áo

• Cấu hình nhanh (<2 phút, không tính EMG)

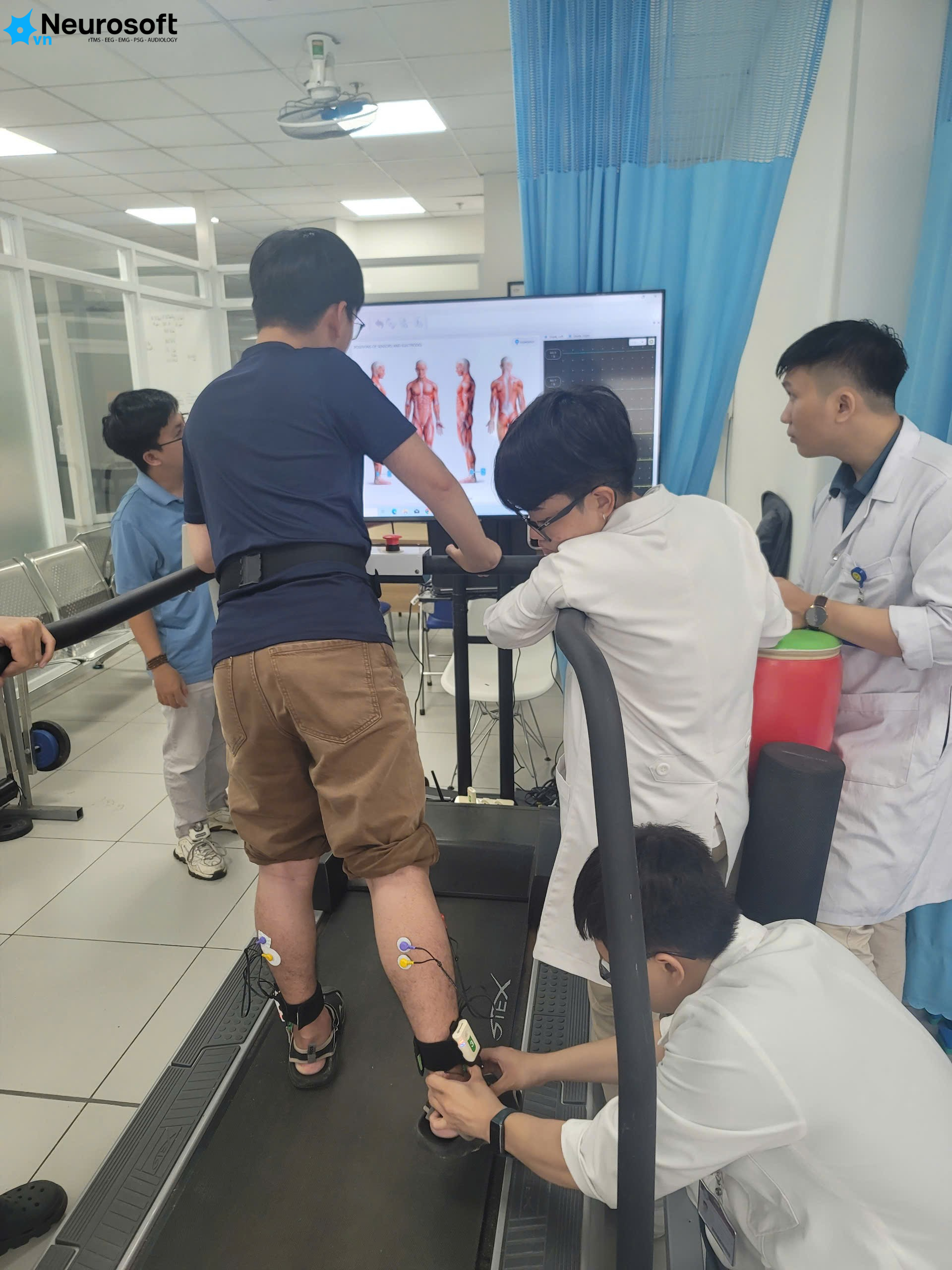

Bước 3: Đánh giá dáng đi

• Khoảng 30–40 bước là đủ để đánh giá

• Đánh giá thời gian thực

• Ghi video quá trình đi

Bước 4: Báo cáo

• Có sẵn 2 mẫu báo cáo chuẩn (đánh giá & tập đi)

• Có thể tạo định dạng báo cáo riêng

Tập đi – 5 bước

Bước 1–3 giống như phân tích và điều chỉnh dáng đi

Bước 4: Tập đi

• Phản hồi hình ảnh và âm thanh thời gian thực

• Trò chơi mang tính khuyến khích

• Tự động điều chỉnh độ khó bài tập

• Bác sĩ có thể chỉnh tay nhiệm vụ bài tập từ xa

Lưu ý: Sau đánh giá, chọn một thông số (trừ tốc độ đi bộ) để làm phản hồi.
Tốc độ đi bộ phải được cài đặt thủ công vì có liên quan đến rủi ro sức khỏe.

Bước 5: Báo cáo

• Có sẵn 2 mẫu báo cáo

• Có thể tạo mẫu báo cáo riêng

Các thông số trong Thiết bị tập dáng đi

Thời gian

• Chu kỳ bước: thời gian giữa 2 lần gót chân cùng bên chạm đất (giây)

• Bước: thời gian giữa 2 lần gót chân 2 bên chạm đất (giây)

• Tần suất bước: số bước/phút

• Nhịp bước: tỷ lệ thời gian chân trong không khí của 2 bên

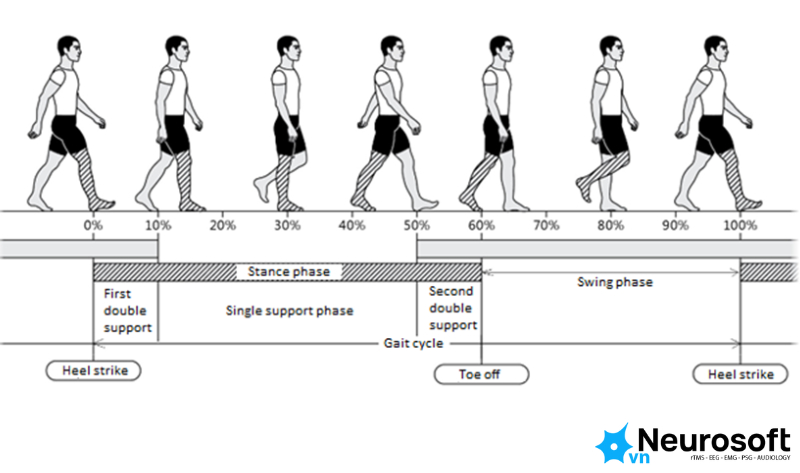

Pha bước

• Pha không chạm đất (Swing): 40% chu kỳ

• Pha chạm đất (Stance): 60% chu kỳ

• Hỗ trợ đơn (Single support): 40%

• Hỗ trợ đôi (Double support): 20%

  • Gồm 2 phần: đầu & cuối, mỗi phần 10%

• Bắt đầu hỗ trợ đôi thứ hai: xảy ra khi chân kia bắt đầu chạm đất (~50%)

Không gian

• Độ dài sải chân: khoảng cách giữa 2 dấu chân liên tiếp của cùng một chân

• Tốc độ đi bộ: tốc độ tiến về phía trước, là chỉ số tổng quát về thể trạng

Thông số động học

• Biên độ gập-duỗi (độ)

• Biên độ nghiêng bên (độ)

• Biên độ xoay (độ)

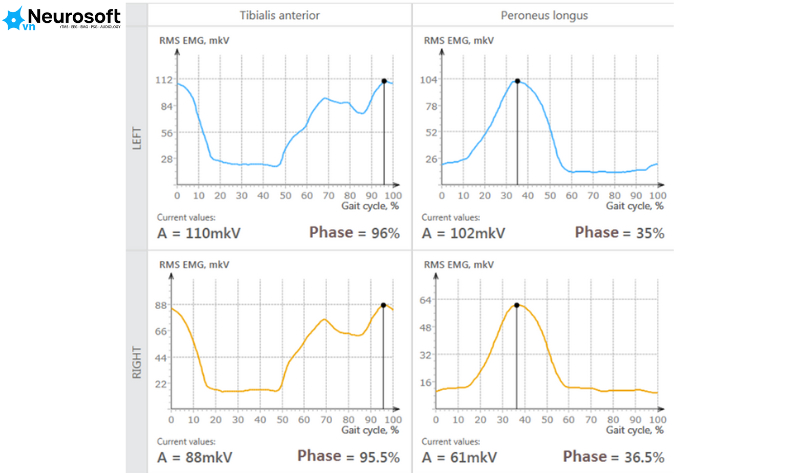

Thông số EMG

• Tối đa 6 biểu đồ (3 cảm biến * 2 kênh)

• Sử dụng phương pháp làm mượt RMS

• Mỗi biểu đồ thể hiện biên độ cực đại và pha xảy ra, so sánh với giá trị tiêu chuẩn

Tham khảo các tài liệu về máy tập dáng đi tại ĐÂY.
