Đặc điểm nổi bật của Máy đo đa ký giấc ngủ Neurosoft

• 21 kênh EEG
• Bộ kênh PSG đầy đủ (theo khuyến nghị của AASM)
• Ghi lại các khảo sát vào thẻ nhớ và truyền dữ liệu qua Wi-Fi
• Ghi EEG và PSG lưu động (tối đa vài ngày)
• Theo dõi điện não đồ dài hạn để phát hiện hoạt động động kinh
• Kiểm tra trở kháng điện cực trong quá trình ghi EEG





Máy đo đa ký giấc ngủ dùng trong chẩn đoán mất ngủ, rối loạn mất ngủ, tìm được nguyên nhân chính gây mất ngủ để tìm cách trị mất ngủ phù hợp, sử dụng 4 pin AA, thời gian sử dụng tối đa có thể lên đến 24 giờ hoạt động liên tục. Bên trái của máy đo đa ký giấc ngủ có các cổng kết nối dùng để kết nối các điện cực ghi và cảm biến:

• 16-21 kênh điện não EEG dựa theo tiêu chuẩn 10-20
• Kênh điện tim ECG lưỡng cực riêng biệt.
• 2 kênh điện cơ EMG lưỡng cực (EMG1, EMG2).
• 2 kênh điện nhãn cầu EOG (EOGl, EOGr).
• Kênh dòng điện 1 chiều (DC).
• Kênh kết nối cảm biến ngáy (Snore).
• Kênh kết nối cảm biến dòng thở bằng nhiệt điện trở thermistor (Flow).
• Kênh kết nối cảm biến chuyển động hô hấp ngực (Thorax).
• Kênh kết nối cảm biến chuyển động hô hấp bụng (Abdom).
• 2 kênh kết nối đo chuyển động chân (LML, LMR).





Các cổng kết nối trong máy đo đa ký giấc ngủ đều dựa theo tiêu chuẩn điên não đồ 10-20, ngoài ra phía trên máy chính còn có cổng kết nối mũ điện cực.

Phía bên phải trong máy đo đa ký giấc ngủ gồm có:

• Kênh kết nối cảm biến nồng độ oxy máu (SpO₂).
• Kênh kết nối đo nhịp thở bằng ống thở 2 nhánh (Cannula).

Bên cạnh đó, trong Máy đo đa ký giấc ngủ chính còn tích hợp cảm biến vị trí cơ thể, điều này cho phép hệ thống có thể ghi nhận tư thế nằm ngủ của bệnh nhân trong suốt quá trình đo. Ngoài ra trên máy chính cũng có cảm biến ánh sáng, việc này sẽ giúp đánh dấu thời điểm bệnh nhân “tắt đèn” và “mở đèn” trong quá trình ngủ. Giúp việc chẩn đoán mất ngủ, rối loạn mất ngủ và tìm cách trị mất ngủ dễ dàng.

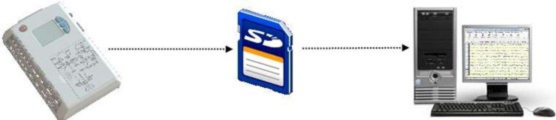

Máy đo đa ký giấc ngủ Neurosoft có 2 lựa chọn để kết nối Máy đo đa ký giấc ngủ với máy tính trạm điều khiển: kết nối trực tiếp thông qua wifi hoặc ghi thủ công và đọc trên máy trạm bằng thẻ nhớ.

Quy trình thực hiện với Máy đo đa ký giấc ngủ:

Chuẩn bị bệnh nhân đo đa ký giấc ngủ:

• Trước khi tiến hành ghi đa ký giấc ngủ, bệnh nhân phải tắm và gội đầu sạch, không dùng chất kích thích.
• Thời gian ghi đa ký giấc ngủ thường kéo dài từ 21h tới 6 giờ sáng hôm sau. Giai đoạn chuẩn bị mất khoảng 60 phút.
• Vệ sinh các vị trí sẽ gắn điện cực bằng cồn hoặc gel tẩy tế bào chết

Kết nối điện cực đo của máy đo đa ký giấc ngủ:

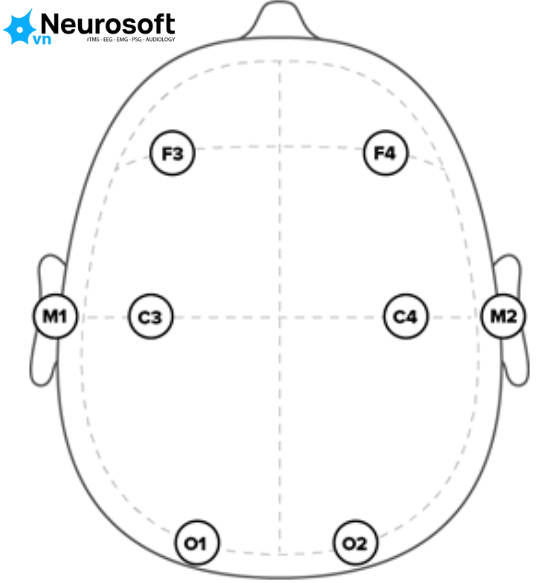

• Kết nối điện cực điện não EEG

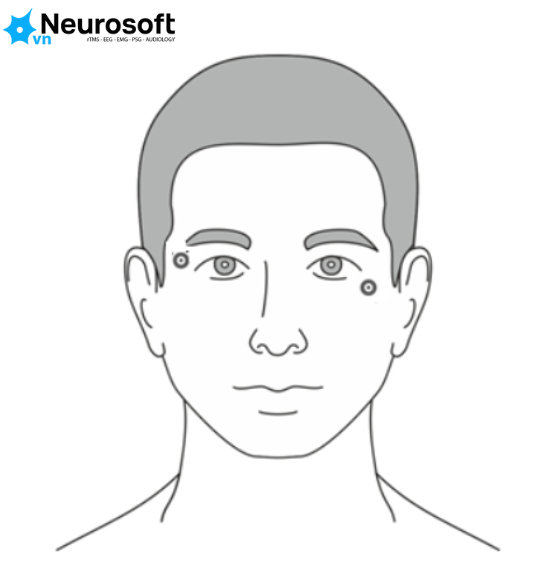

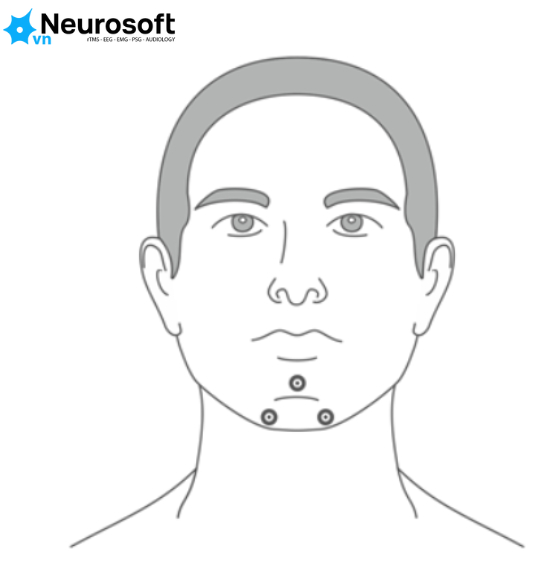

• Kết nối điện cực mắt và cằm

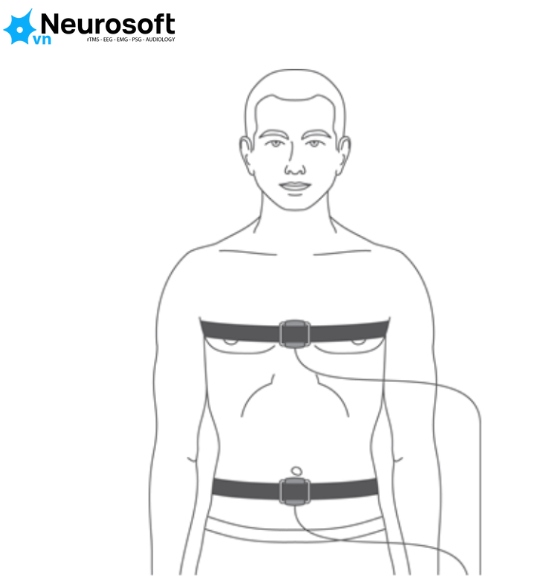

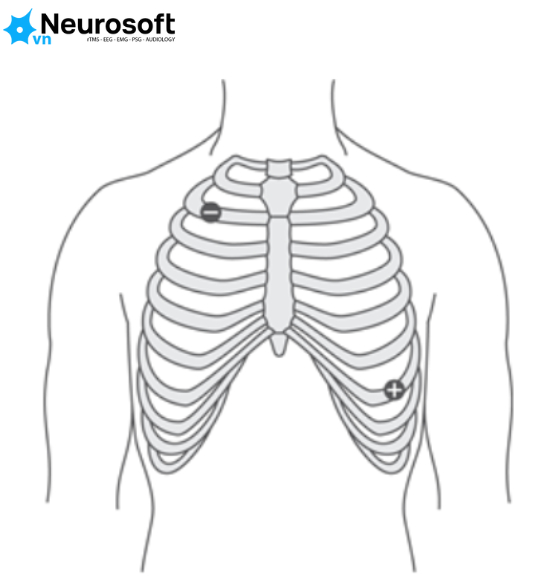

• Kết nối cảm biến hô hấp và điện tim ECG

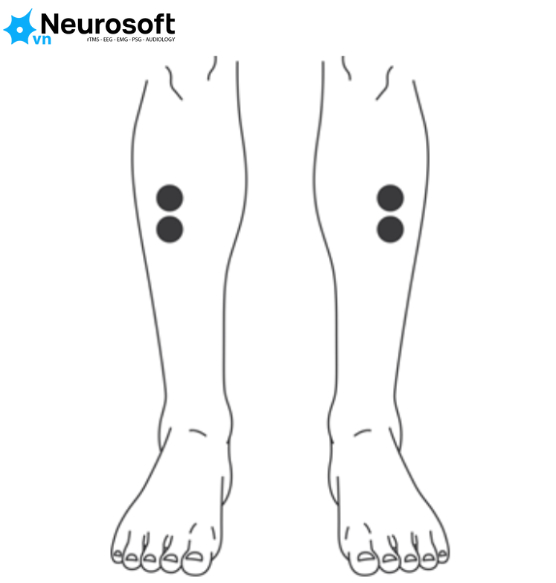

• Kết nối điện cực điện cơ ở chân

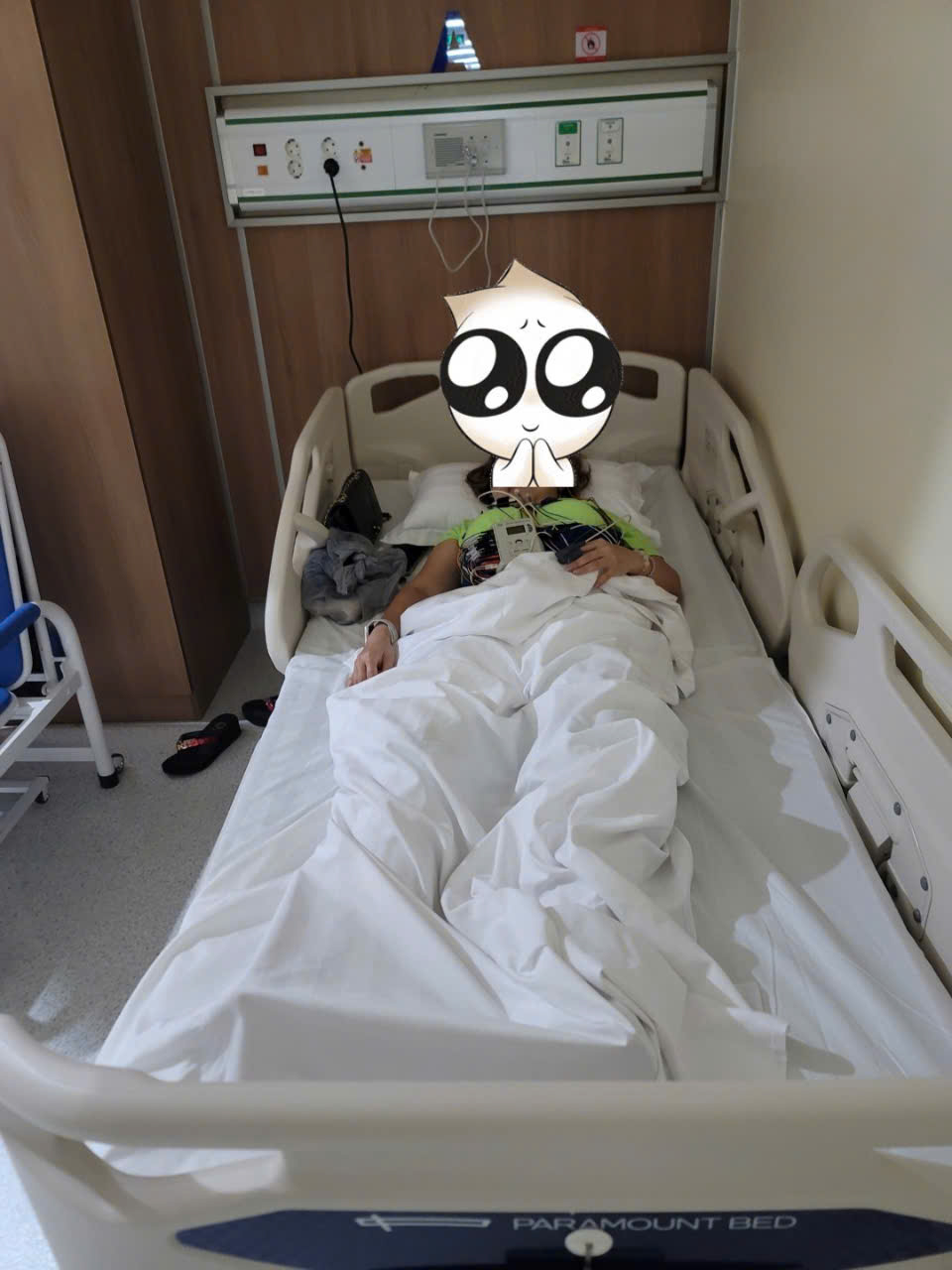

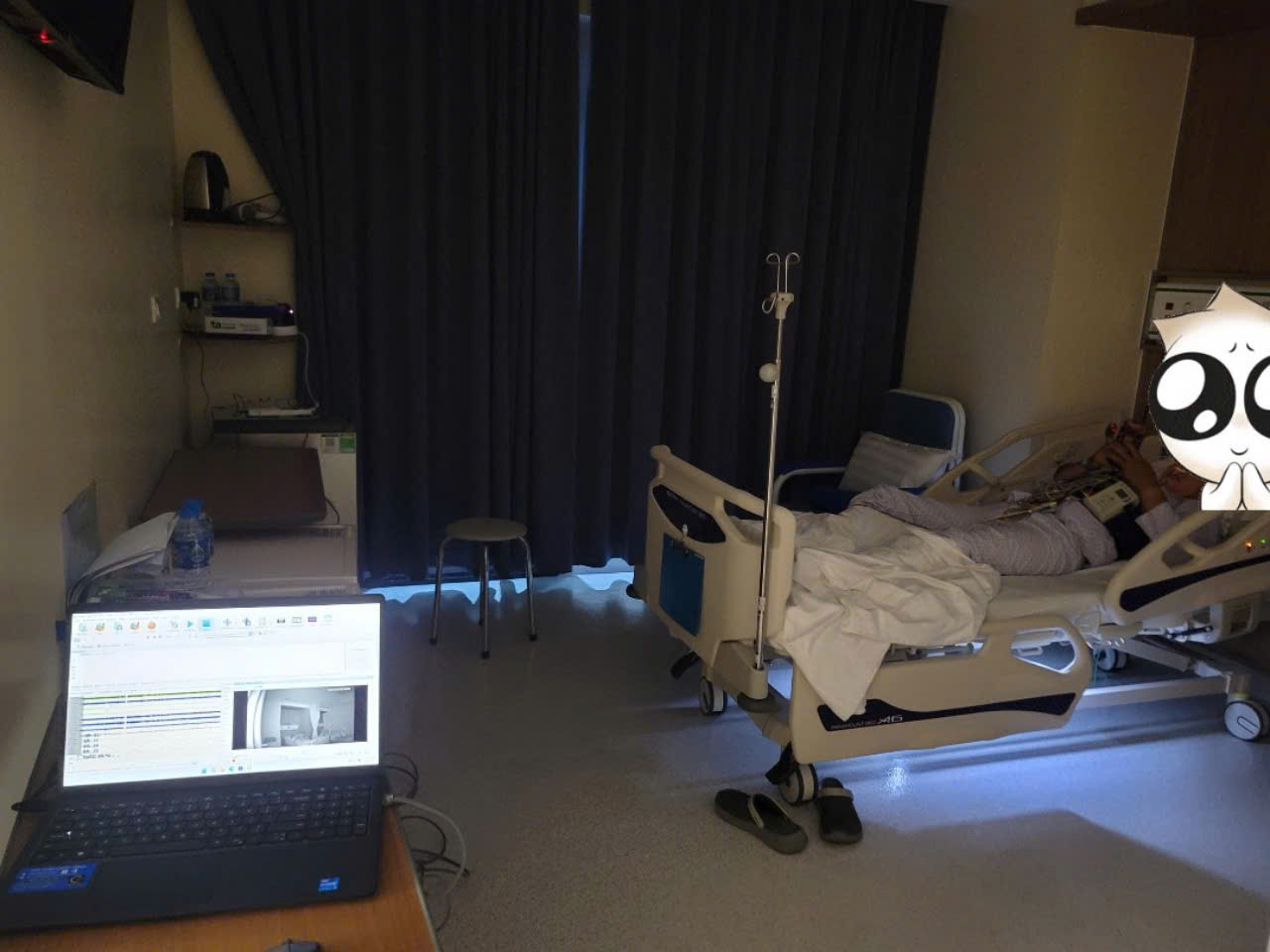

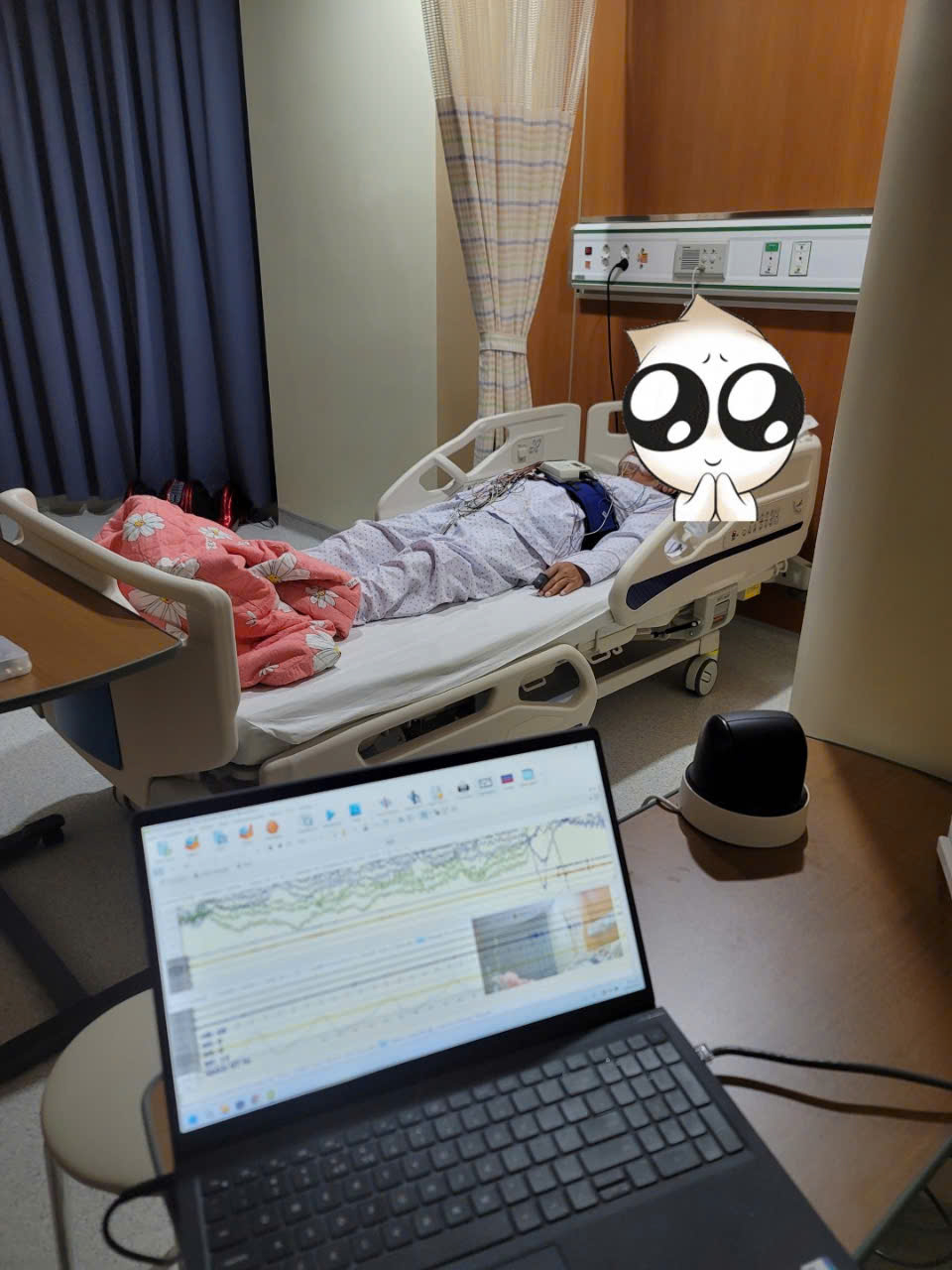

• Sau khi kết nối tất cả điện cực lên người bệnh nhân và máy chính. Mở máy chính và chọn “Create a new patient” sau đó chọn “Start Acquisition”. Sau đó để bệnh nhân ngủ như bình thường

Giới thiệu tính năng phần mềm máy đo đa ký giấc ngủ

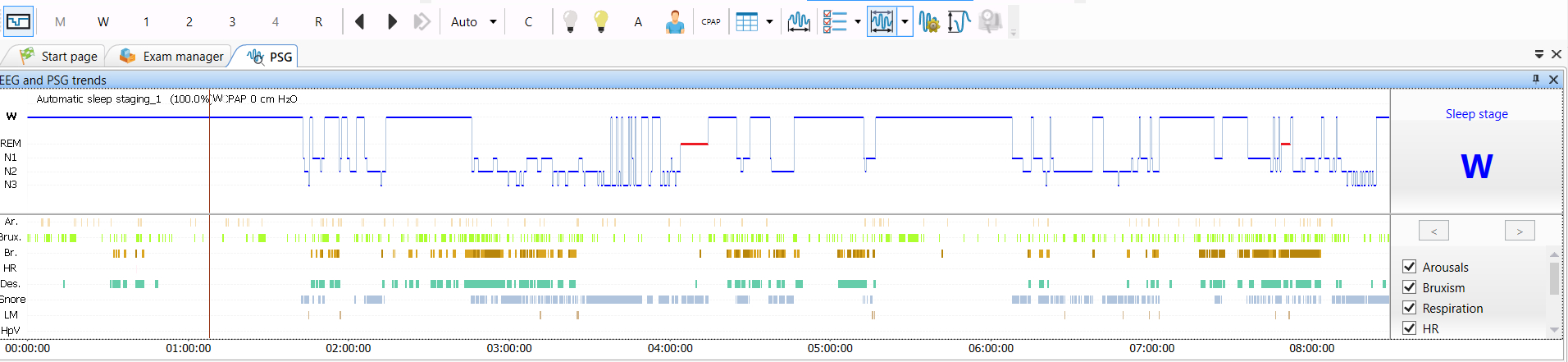

Hypnogram

Đường thẳng đứng màu đỏ cho biết vị trí hiện tại trên bản ghi. Các thanh sự kiện có thể được hiển thị cùng với biểu đồ Hypnogram:



• Kích thích – các sự kiện kích thích trong khi ngủ.
• Hô hấp – các biến cố hô hấp (ngừng thở, ngưng thở do tắc nghẽn, ngưng thở trung ương và hỗn hợp).
• HR – biến cố tim (nhịp tim nhanh, nhịp tim chậm, vô tâm thu).
• Desaturation/SpO2 – sự kiện giảm nồng độ bão hòa oxy.
• Ngáy – sự kiện ngáy.
• Chuyển động chân tay – các sự kiện cử động chân tay.
• Giảm thông khí.

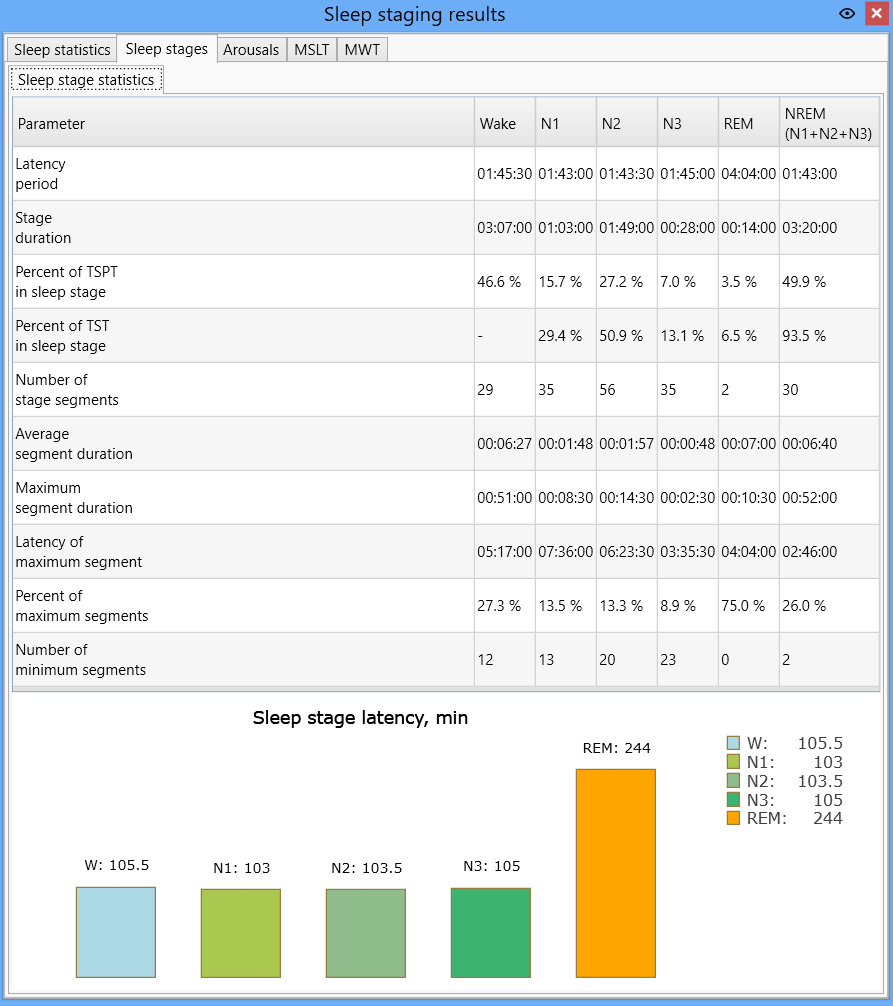

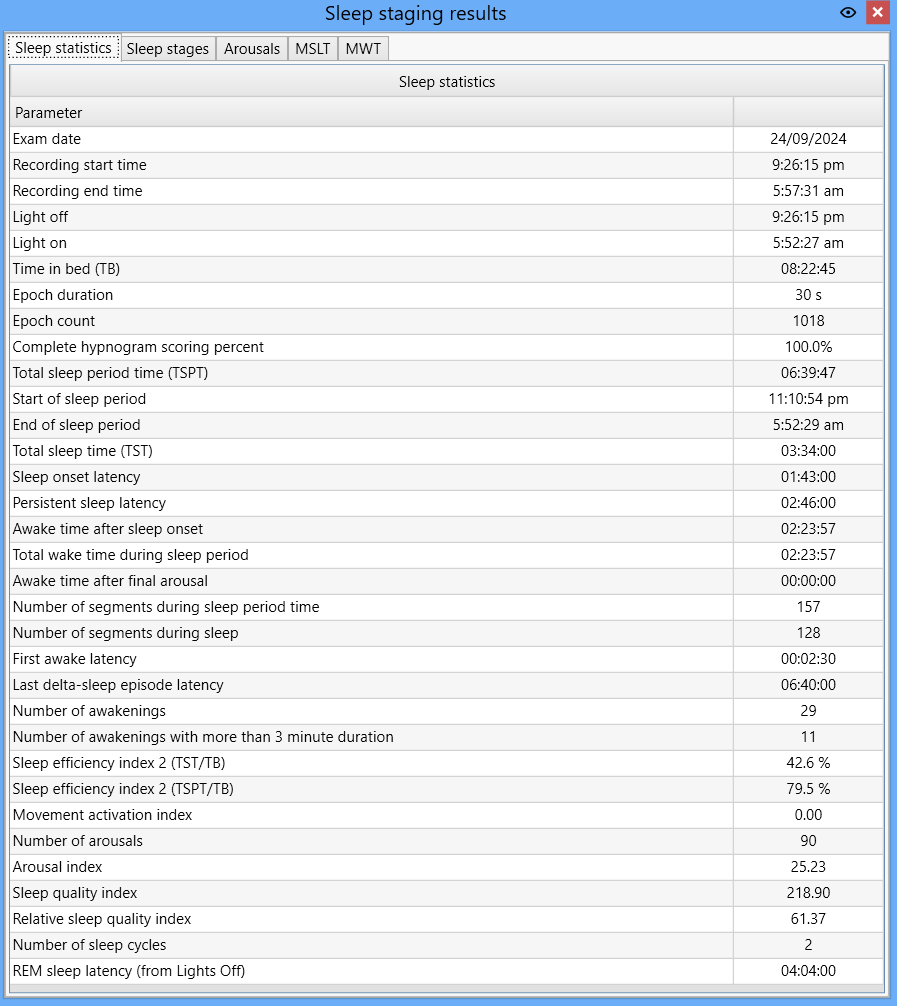

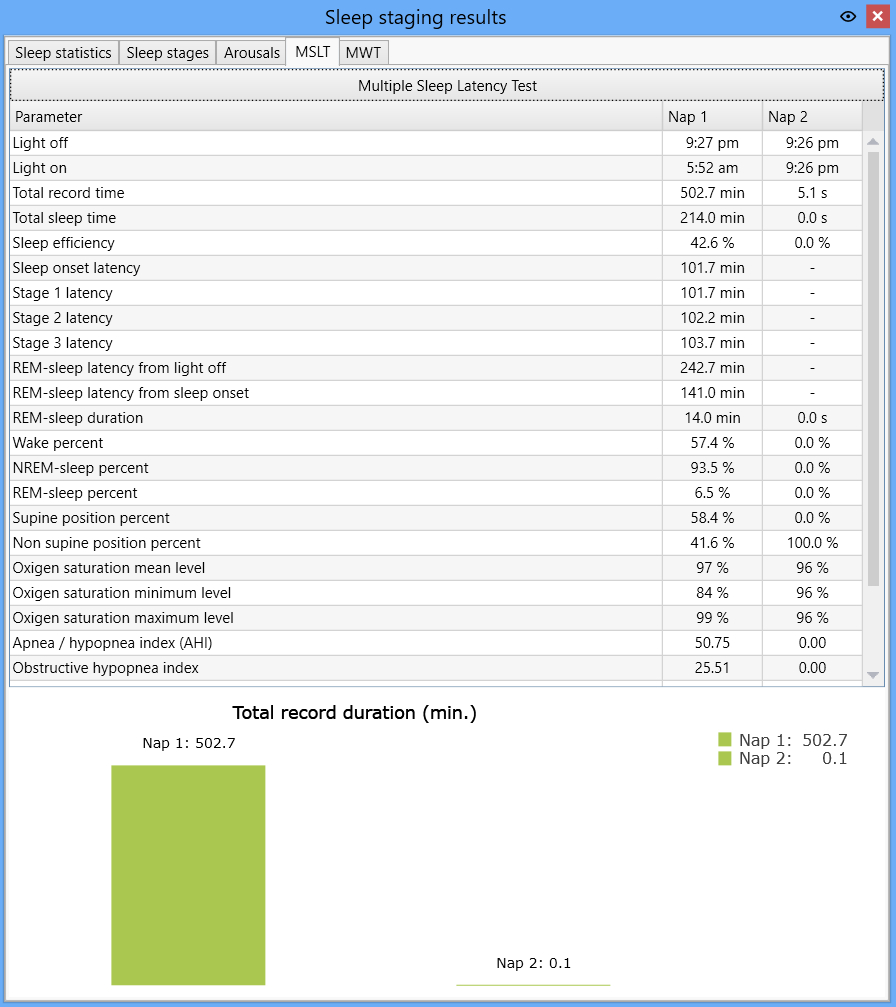

Sleep Structure Analysis:

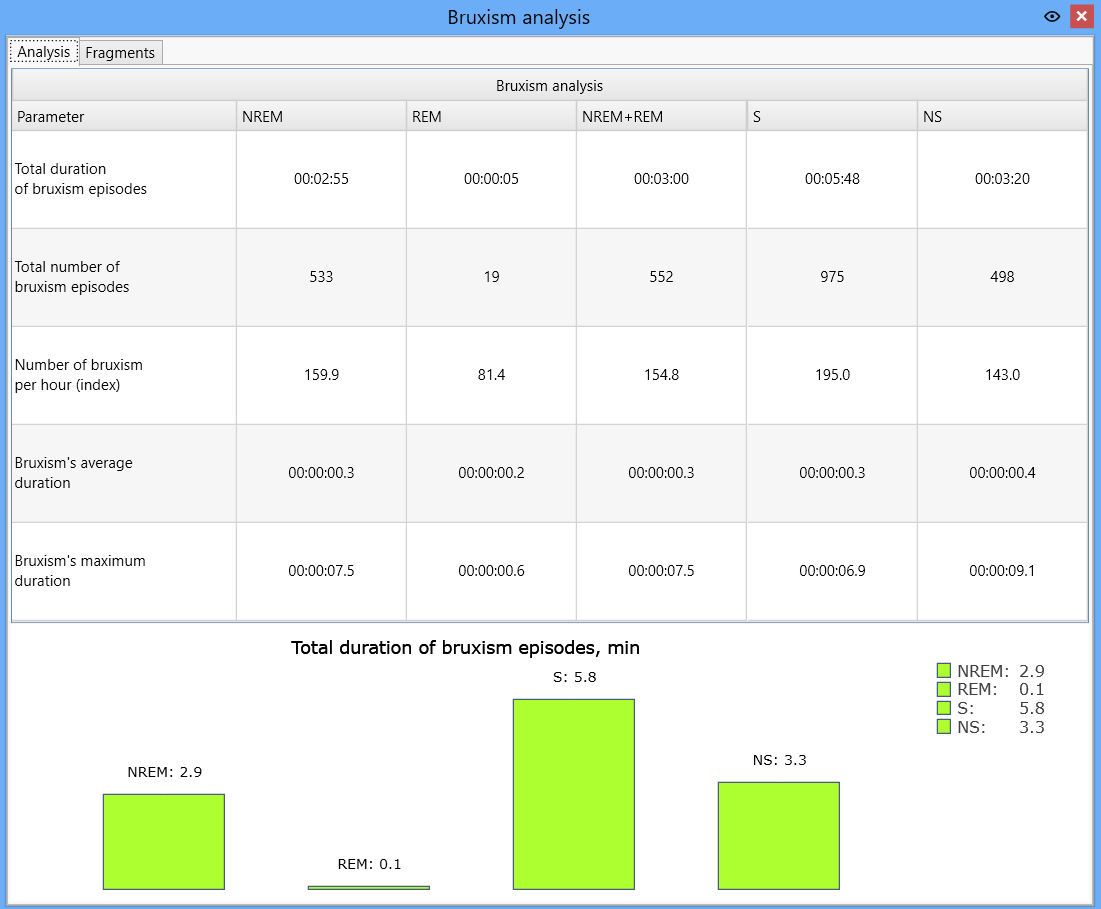

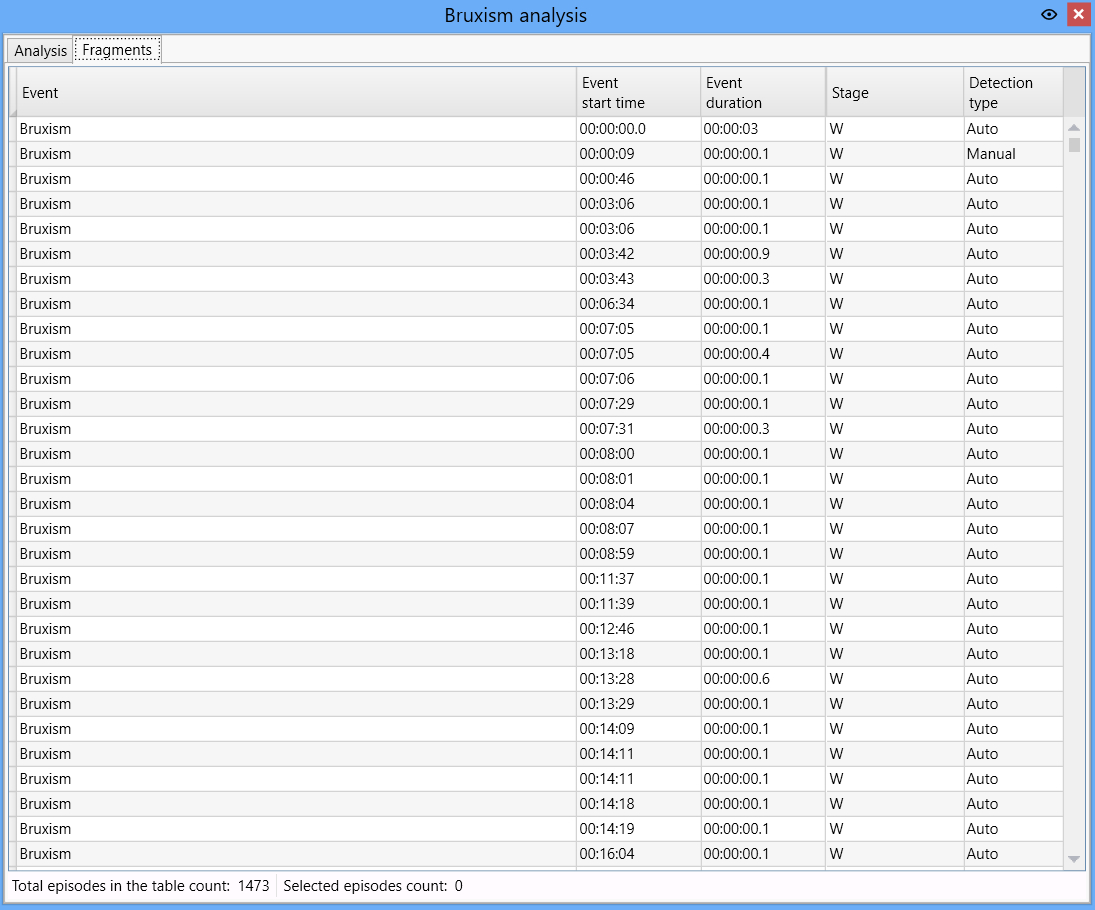

Sleep Bruxism Analysis

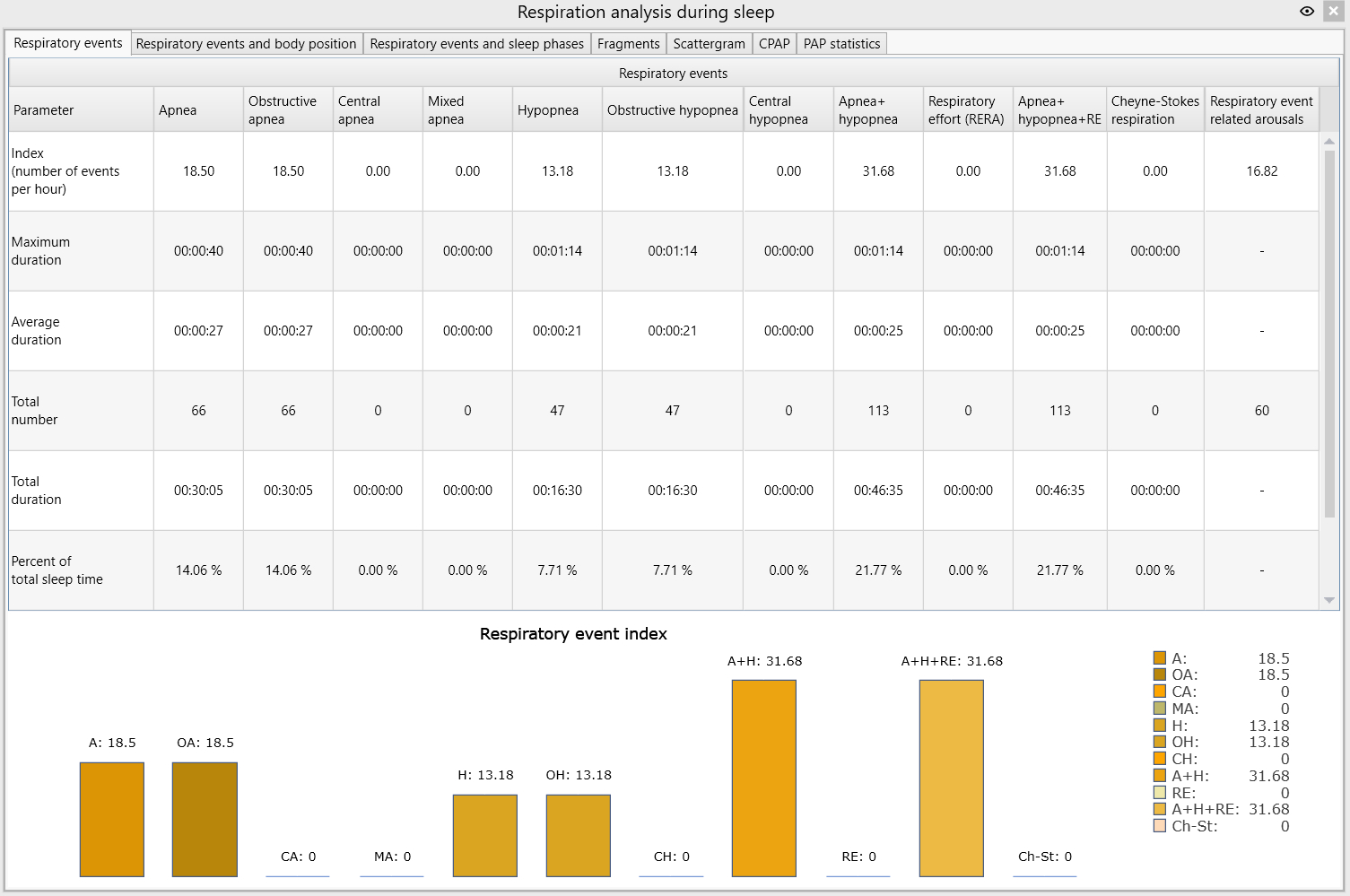

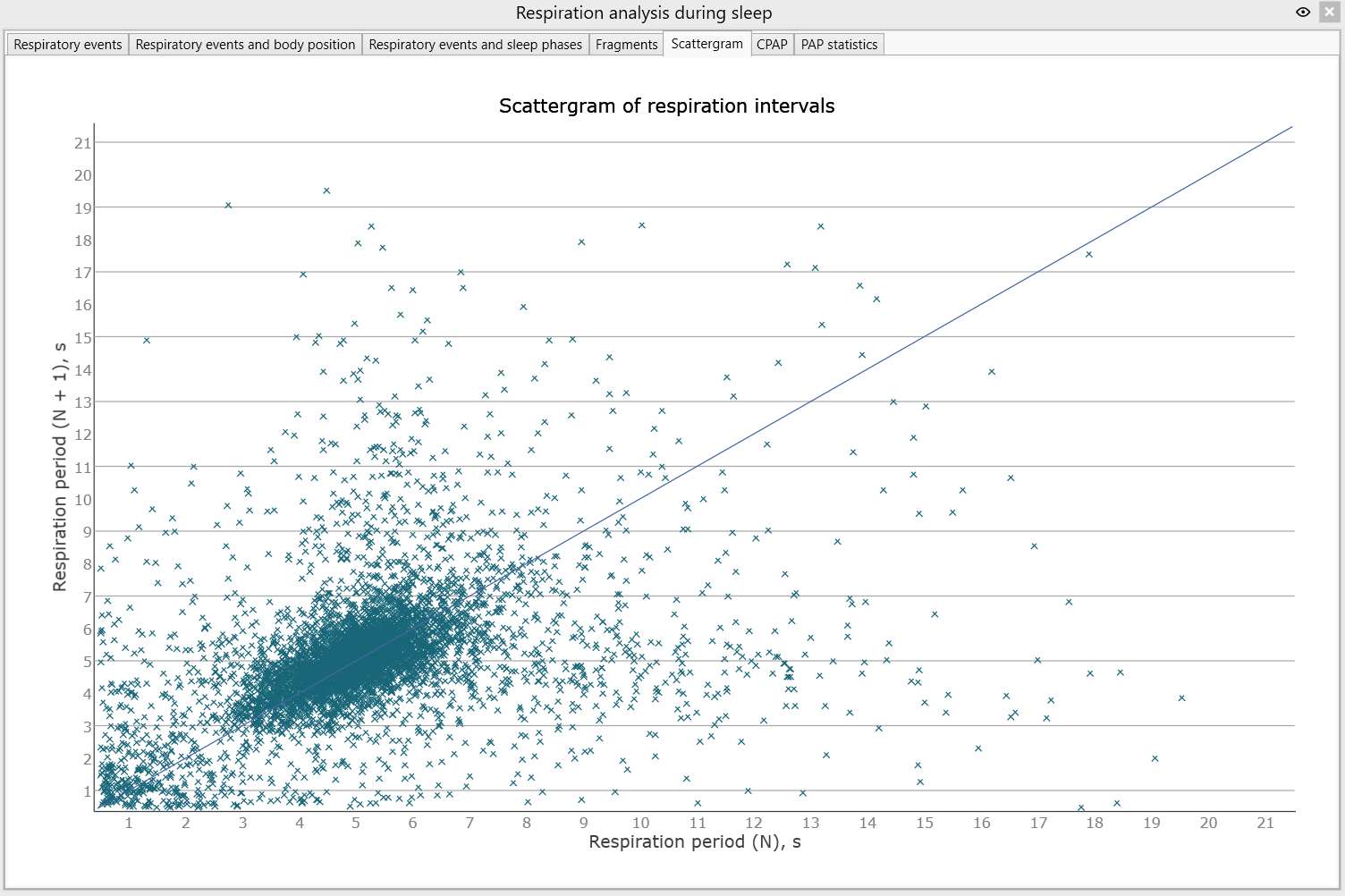

Respiratory Analysis During Sleep

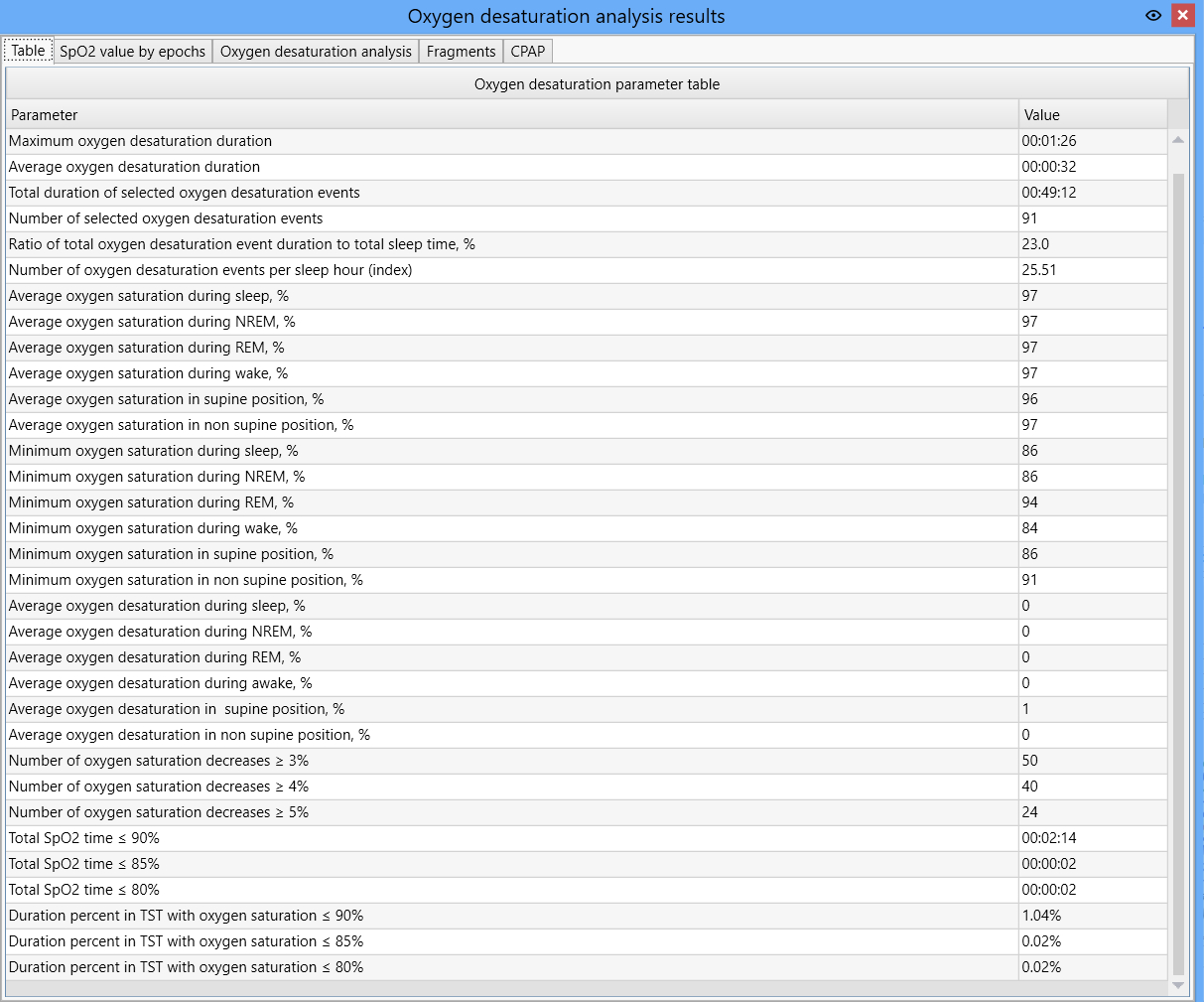

Oxygen Desaturation Analysis During Sleep

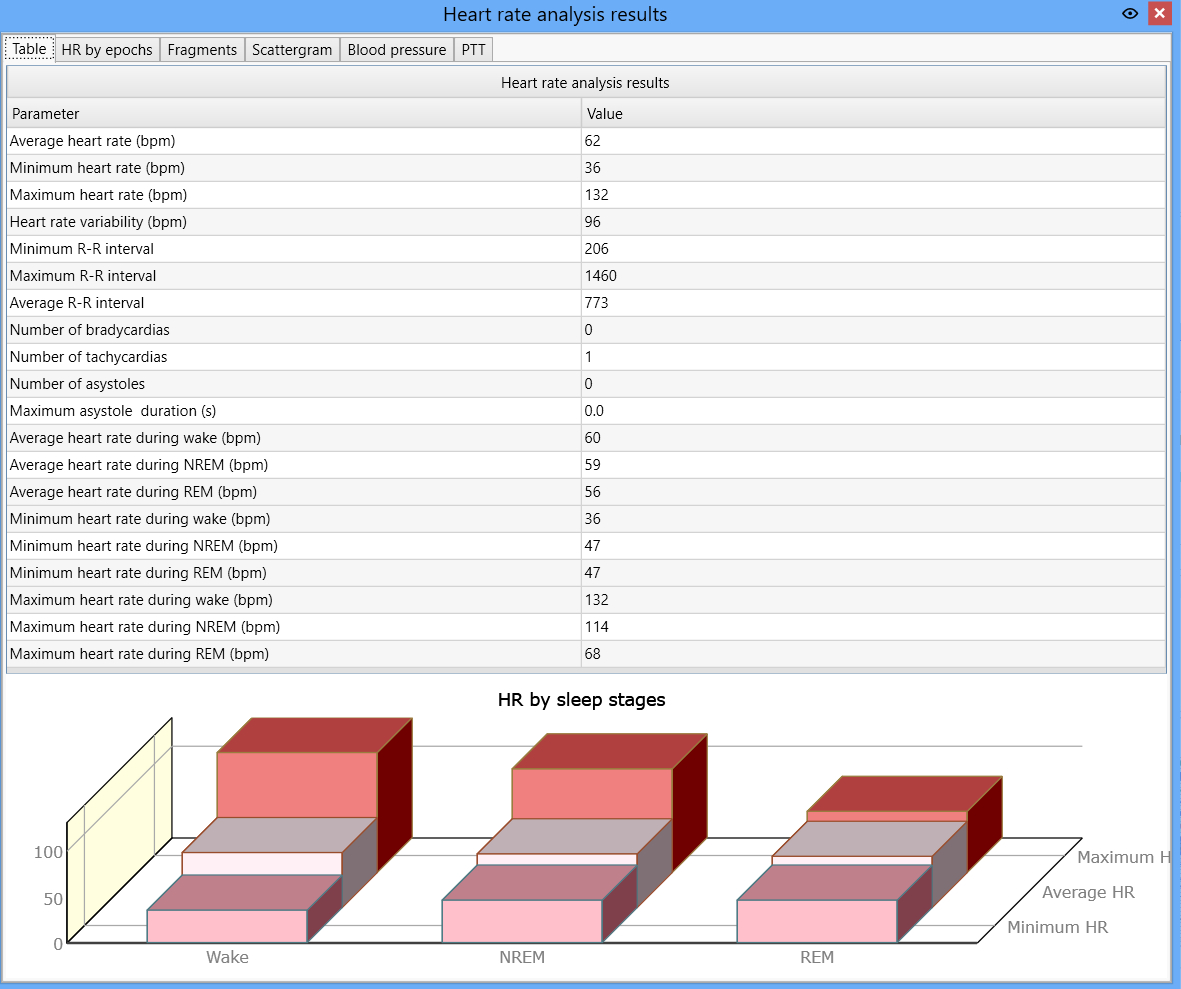

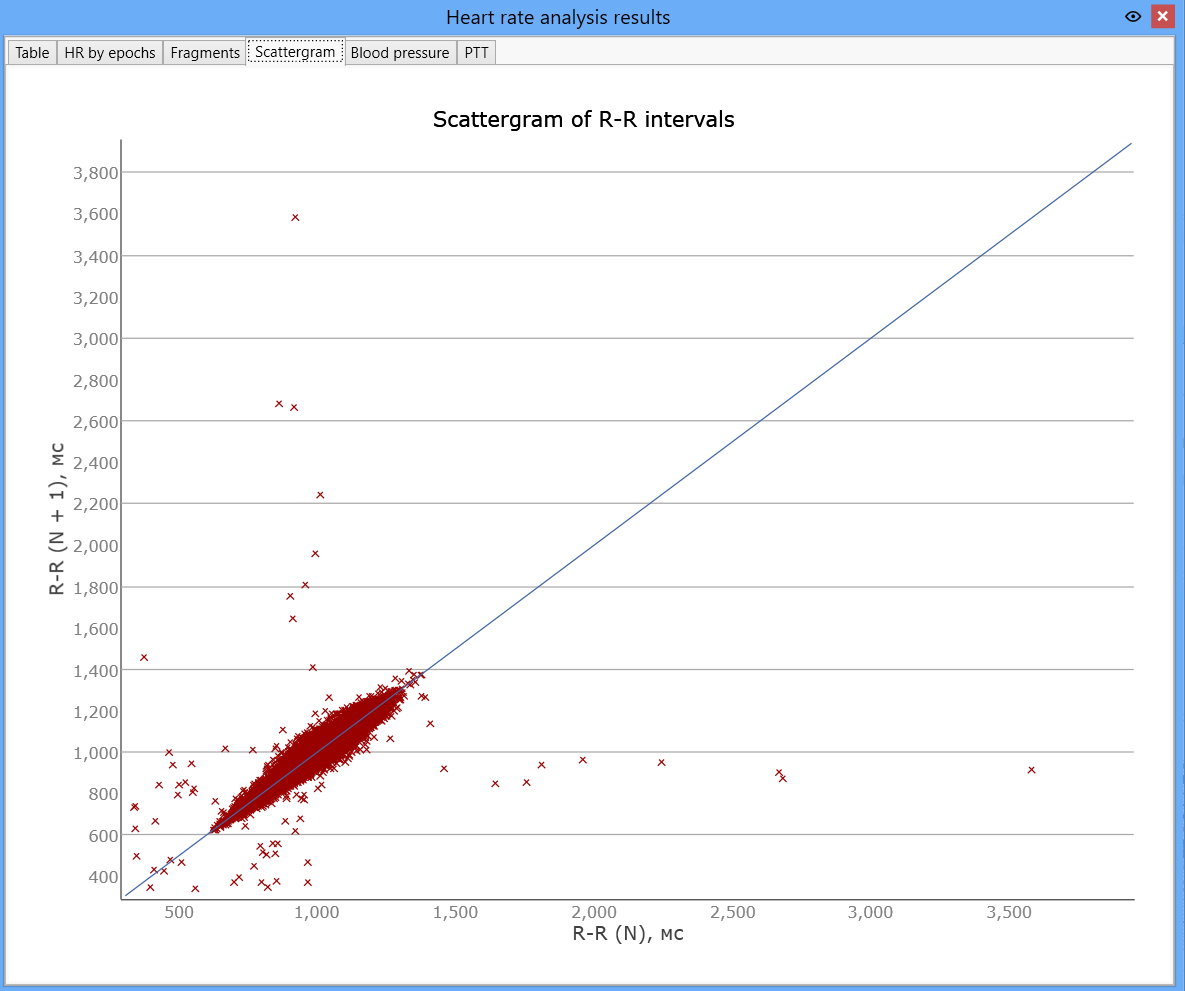

Heart Rate Analysis during Sleep:

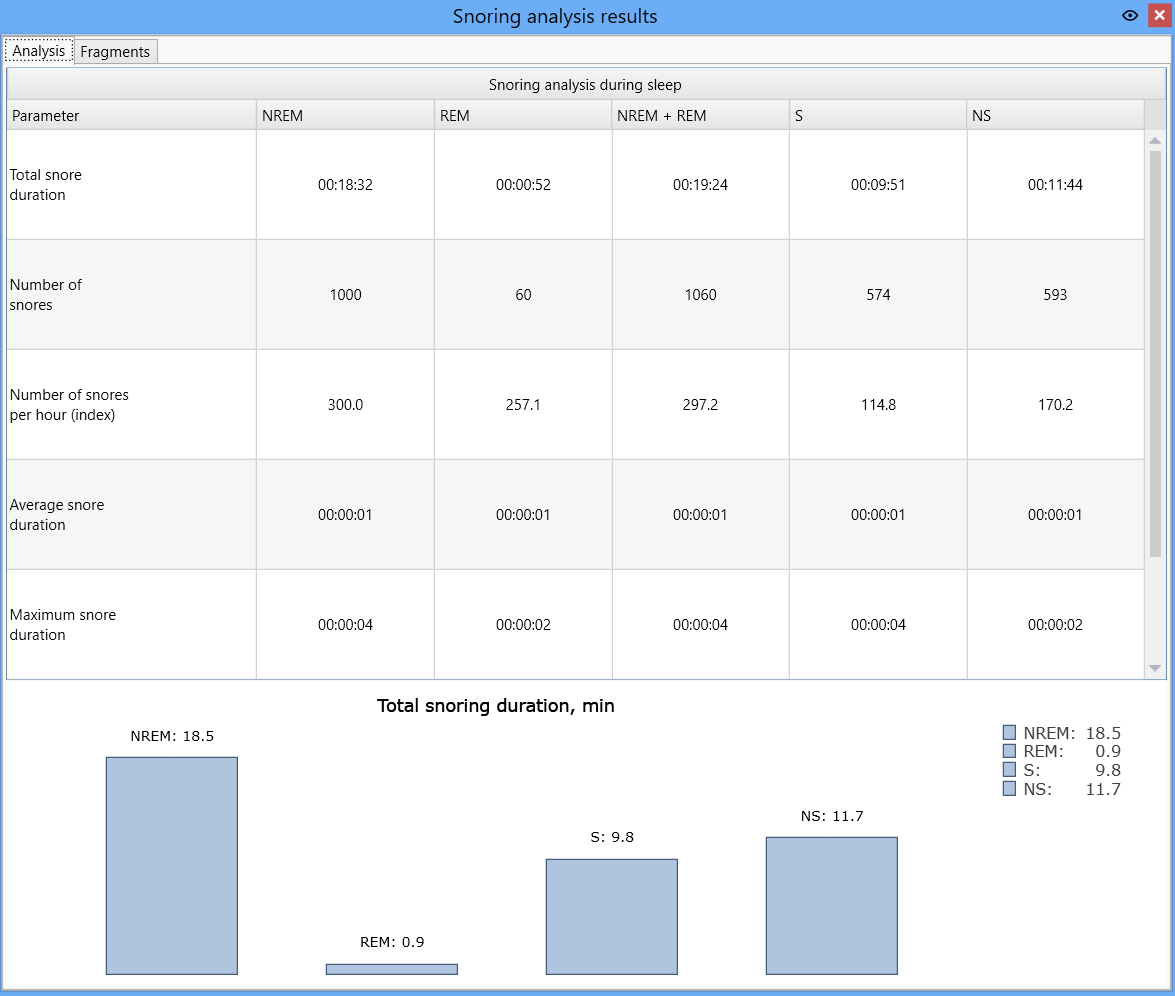

Snoring Analysis during Sleep

Và nhiều biểu đồ quan trọng khác trong máy đo đa ký giấc ngủ như:
Limb Movement Analysis during Sleep
Body Position Analysis:
Hypoventilation (EtCO2) Analysis

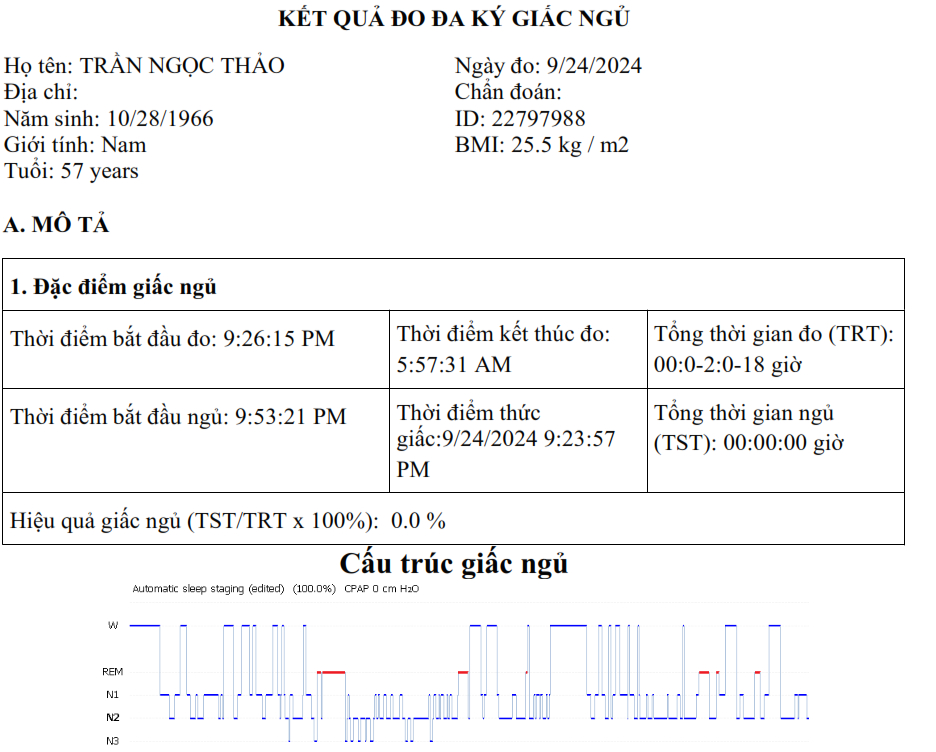

Report của máy đo đa ký giấc ngủ:

Thông tin chi tiết về Máy đo đa ký giấc ngủ

Model: Neuro-Spectrum-AM

Hãng: Neurosoft

Nước sản xuất: LB Nga

1.1. Thông tin chung

• Máy đo đa ký giấc ngủ được sản xuất từ năm 2024 trở đi, mới 100%.
• Nhà cung cấp có giấy uỷ quyền của nhà sản xuất kèm theo.
• Điện nguồn sử dụng: 220-230V/50-60Hz
• Điều kiện môi trường hoạt động:
• Nhiệt độ hoạt động: +10 ~ +35 độ C
• Độ ẩm hoạt động: 30 ~ 85%
• Áp suất: 70 ~ 106 kPa

1.2. Cấu hình máy đo đa ký giấc ngủ

• Máy đo đa ký giấc ngủ kèm đầy đủ thiết bị phụ trợ và các phụ kiện tiêu chuẩn: 1 hệ thống

Trong đó đã bao gồm:

1.     Hệ thống máy chính, bao gồm:
–      Máy chính Neuro-Spectrum-AM	: 01 Cái
Bộ phụ kiện tiêu chuẩn:
–      Đai cao su tổng hợp 1150 mm	: 01 Cái
–      Đai cao su tổng hợp 1400 mm	: 01 Cái
–      Dây nịt đeo máy (1100mm)	: 01 Cái
–      Dây nịt đeo máy (2000mm)	: 01 Cái
–      Điện cực đĩa Gold EP với cáp	: 25 Cái
–      Điện cực dán ECG dùng một lần	: 30 Cái
–      Cáp cho điện cực dùng một lần với đầu cúc bấm	: 02 Cái
–      Cảm biến SpO2 ngón tay (người lớn)	: 01 Cái
–      Thẻ nhớ SDHC, 16Gb	: 01 Cái
–      Túi đựng máy chính	: 01 Cái
–      Wireless router	: 01 Cái
–      Bộ sạc pin GP	: 01 Cái
–      Bộ đai đeo ngực	: 01 Cái
–      Bộ Camera Dahua và phụ kiện	: 01 Cái
–      Cáp nối UTP	: 01 Cái
–      Gel dẫn truyền TEN20	: 01 Cái
–      Băng y tế Transpore	: 01 Cái
–      Bộ đóng gói thiết bị	: 01 Cái
–      Bộ tài liệu hướng dẫn sử dụng tiếng Anh + tiếng Việt	: 01 Bộ
–      Khóa bản quyền sử dụng phần mềm Neuron-Spectrum.NET	: 01 Cái
2.     Hệ thống trạm điều kiển, bao gồm:
–      Cấu hình bộ máy tính(Mua Tại Việt Nam), tối thiểu:	: 01 Bộ
·       CPU: Core i5 trở lên
·       RAM: 8GB trở lên
·       SSD: 512 GB trở lên
·       Chuột + Bàn phím
·       Phần mềm Windows 10 trở lên
·       Màn hình LCD 24 inch trở lên (Mua Tại Việt Nam)

1.3. Chỉ tiêu kỹ thuật:

1.3.1 Máy chính

–    Giao diện kết nối:	Wifi
–    Thẻ nhớ tích hợp:	32GB
–    Điện áp đầu vào	3.6 đến 6.5 V (4 pin АA)
–    Hoạt động liên tục:	24 giờ
–    Kích thước:	(140 x 95 x 35) ± 2 mm
–    Trọng lượng:	< 0.5 Kg
–    Số kênh	23
–    Khoảng đo điện áp đầu vào:	2 đến 12000 µV
–    Tốc độ quét trong quá trình ghi:	1 đến 10000 mm/s
–    Độ nhạy tín hiệu trong quá trình ghi:	1 đến 10000 µV/mm
–    Bộ lọc thông cao:	0.05, 0.5, 0.7, 1.5, 2, 5, 10 Hz
–    Bộ lọc thông thấp	5, 10, 15, 35, 75, 100, 150 Hz
–    Khử nhiễu ở tần số 50/60 Hz khi nhiễu không nhỏ hơn 40 dB:	Có
–    CMRR:	≥ 110 dB
–    Điện áp phân cực trực tiếp:	± 300 mV
–    Dòng rò bệnh nhân:	≤ 50 nA
–    Trở kháng đầu vào:	≥ 400 MΩ

1.3.2 Các kênh cảm biến trong máy đo đa ký giấc ngủ

Kênh cảm biến ngáy
–    Số kênh:	1
–    Khoảng tín hiệu đầu vào:	-100 đến +100 mV
–    Bộ lọc thông thấp tại mức 3dB:	5, 10, 15, 35, 75, 100, 150, 200 Hz
–    Bộ lọc thông cao tại mức 3dB:	0.016, 0.05, 0.5, 0.7, 1.5, 2.0, 10 Hz
Kênh hô hấp gắng sức ngực và bụng
–    Số kênh:		2
–    Khoảng tín hiệu đầu vào:		-100 đến +100 mV
Kênh cảm biến dòng thở (thermistor)
–    Số kênh:		1
–    Khoảng sóng hô hấp hiển thị:		0.1 đến 1.5 Hz
Kênh cảm biến hô hấp (Cảm biến áp lực dòng thở)
–    Số kênh:		1
–    Khoảng sóng hô hấp hiển thị:		0.1 đến 1.5 Hz
Kênh SpO2
–    Số kênh:		1
–    Loại module tích hợp:		OEM III module (Nonin® Medical, Inc. USA)
–    Khoảng hiển thị độ bão hòa oxy trong máu:		0 đến 100 %
–    Bước sóng đo:		660 nm @ 0.8 mW 910 nm @ 1.2 mW
Kênh Dòng điện một chiều
–    Số kênh		1
–    Dải điện áp		từ –10 đến +10 V
–    Băng thông		từ 0 đến 20 Hz
Kênh ánh sáng
–    Số kênh		1

1.3.5 Máy tính trạm điều khiển cho máy đo đa ký giấc ngủ

–    Màn hình:	Lcd, tối thiểu 24 inch
–    CPU:	Tối thiểu Inter Core i5
–    RAM:	≥ 8GB
–    SSD	≥ 512 GB
–    Phần mềm	Windows 10 trở lên

1.3.6 Tính năng của máy đo đa ký giấc ngủ

• 21 kênh EEG, các kênh ECG và EOG chuyên dụng và 9 kênh đa chức năng
• Ứng dụng đo độc lập:
• PSG
• EEG
• EMG
• EOG
• ECG
• CRM (Cardiorespiratory Monitoring)
• Hiển thị trở kháng ở đầu vào điện cực
• Tương thích với các loại mũ và điện cực của nhiều hãng sản xuất khác nhau
• Jack cắm dành cho bệnh nhân để kết nối / ngắt kết nối nhanh chóng
• Video có thể được quay từ 1,2 hoặc 3 camera đồng thời, ghi lại thông tin âm thanh từ một hoặc hai micrô.
• Tạo báo cáo tự động sau khi kết thúc ca đo và có thể tùy chỉnh template theo mẫu của bệnh viện
• Hệ thống EEG hoạt động độc lập với các chức năng:
• Phân tích wavelet
• Phân tích thành phần độc lập (ICA);
• Charts
• Bản đồ topographic 2D và 3D để phân tích biên độ, quang phổ, đo chu kỳ, tương quan và mạch lạc
• Trends Mật độ, phổ sóng, biên độ tối đa, biên độ trung bình
• …
• Tìm kiếm dấu hiệu động kinh (gai và sóng nhọn) bằng chức năng mapping;
• Tạo báo cáo, xuất và nhập các tệp ở định dạng dữ liệu tiêu chuẩn của Châu Âu (EDF)
• Mũ điện cực MSCap đặc biệt, kết nối đơn giản với đầu nối EEG tiêu chuẩn, thuận tiện cho bệnh nhân có thể thoải mái vận động bình thường
• Việc ghi video ca đo được đồng bộ với quá trình thu nhận tín hiệu EEG, ECG

1.4. Thông tin thương mại khác

• Máy đo đa ký giấc ngủ được bảo hành 24 tháng kể từ khi nghiệm thu.
• Ðịnh kỳ thực hiện bảo trì trong thời gian bảo hành: Bảo trì theo quy định của nhà sản xuất.
• Khi có yêu cầu kiểm tra, sửa chữa đột xuất, nhà thầu có khả năng đáp ứng trong vòng: 48 giờ.
• Phải có đội ngũ kỹ sư được chính hãng sản xuất đào tạo.
• Cam kết cung cấp vật tư tiêu hao và phụ tùng thay thế tối thiểu 10 năm
• Có bảng báo giá các phụ tùng, linh kiện thay thế sau thời gian bảo hành.
• Tài liệu hướng dẫn sử dụng (Anh + Việt).
• Cam kết cung cấp chứng chỉ chất lượng CQ và chứng chỉ xuất xứ CO khi bàn giao máy.
